Описание и характеристики
Описание

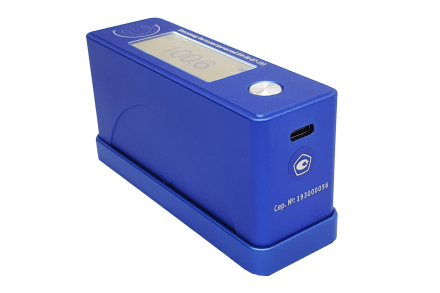

Блескомер ВОСТОК-7 модификации БФ-60-В7-193 предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 1.5 х 3 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 47 х 19 мм.
Прибор измеряет блеск на плоских, а также изогнутых поверхностях и изделиях сверхмалых размеров с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режим замеров: сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности с возможностью фиксации результата замера на дисплее, а также специальный режим контроля качества с установкой нижней и верхней границ допустимого диапазона измерений блеска. Уникальная функция – внутри прибора имеется температурный датчик: программа автоматически вводит поправочный коэффициент к значению блеска в зависимости от температуры, что позволяет получить максимально точный результат измерения. Управление всеми функциями прибора единой клавишей.

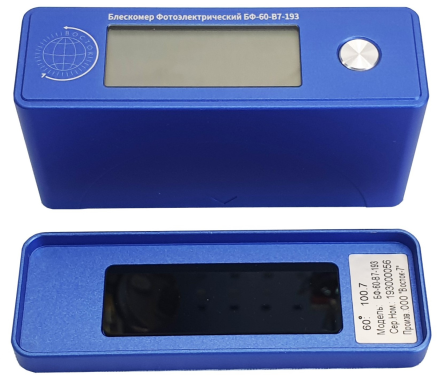

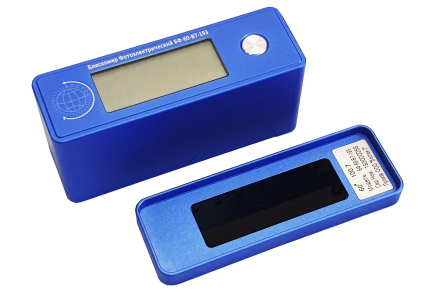

Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Магнит, вмонтированный в крышку, надёжно её фиксирует в заданной ориентации меры блеска для калибровки. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Характеристики
Таблица 1. Метрологические характеристики блескомеров.
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
от 2 до 100 от 3 до 100 от 4 до 100 |
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
±2 ±3 ±4 |
Дискретность показаний, единиц блеска:
|
0.1 1 |
Таблица 2. Основные технические характеристики блескомеров.
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
60°/60° 20°/20°; 60°/60° и 85°/85° |
Параметры электрического питания:
|
1.5 3.7 |
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160 х 85 х 95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300 х 250 х 95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
от 0 до +40 85 |
Таблица 6. Сравнительные технические характеристики одноугловых 600/600 блескомеров для изогнутых поверхностей.
| Наименование характеристики | Значение | ||||||
| Модификация | БФ-60-КРИВИЗНА | БФ-60-192 | БФ-60-В7-60М |
||||
| Тип геометрии измерения | 60° |
||||||
| Размер измеряемого участка, мм | Ø4 (круг) |
9 х 15 (эллипс) | 2 х 4 (эллипс) |
||||
| Диапазон показаний, единиц блеска (GU) | от 0 до 199.9 | от 0 до 1000 |
|||||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | < ±0.4 | 0.2 (от 0 до 99.9) 0.2 % (от 100 до 1000) | ±0.1 (от 0 до 9.9) ±0.2 (от 10 до 99.9) ±0.2 % (от 100 до 300) |
||||
| Режим замеров | одиночный и сканирование | сканирование | одиночный | ||||
| Экран (ЖК-дисплей), мм, не менее | 36 x 19, чёрно/белый | 47 х 19, чёрно/белый | 74 х 49, чёрно/белый | ||||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | ||||||
| Калибровка | ручная |
||||||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | отдельная двойная (1 шт.): из белой керамики и чёрного кварца – мориона | вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
|||||
| Память, к-во замеров | нет | 1000 | |||||
| ПО для передачи и работы с данными на ПК | нет | есть | |||||
| Звуковой сигнал измерения (зуммер) | нет | есть | |||||
| Автоотключение прибора, мин. | 1.5 | 3 | 5 | ||||
| Длительность непрерывной работы, ч | 60 | 48 | 8 | ||||
| Габаритные размеры (длина × ширина × высота), мм, не более | 114 х 32 х 64 | 122 х 45 х 60 | 160 х 75 х 90 | ||||
| Масса, г, не более | 190 | 300 | 350 | ||||
| Материал корпуса | пластик | алюминий | пластик | ||||
| Срок службы, лет, не менее | 7 | 10 | 7 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | ||||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | ||||||

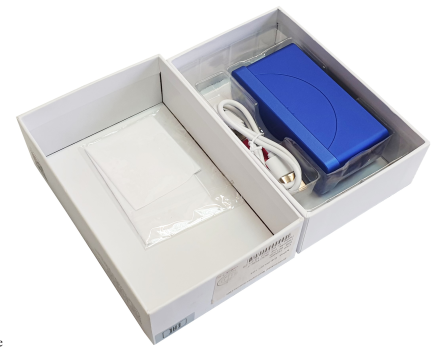

Комплектация
- Блескомер ВОСТОК-7 БФ-60-В7-193
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная) (по заказу)
- Элемент питания (аккумулятор или батарея) (по заказу)
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация
1. Меры блеска
