Описание и характеристики
Описание
Блескомер ВОСТОК-7 модификации БФ-60-ПРЕЦИЗИОННЫЙ предназначен для измерений блеска в геометрии освещения/наблюдения 60°/60°. Размер измеряемого участка не более 14 x 28мм (эллипс). Калибровка показаний по установочной (настроечной) мере блеска поверхности производится вращением соответствующего регулятора. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 44 x 16 мм, хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК.
Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режимы замеров: одиночный (моментальный в одной точке) и множественный (до 10 точек с расчётом среднего арифметического и среднеквадратического из серии измерений). Поставляется в комплекте с двумя отдельными мерами блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
Специфика - для измерения плоской поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) с повышенной точностью (прецизионностью): лакокрасочные поверхности в автомобилестроении, электронной и музыкальной инструментальной промышленности; строительная индустрия: мрамор, гранит, керамическая плитка, твёрдые половые и декоративные покрытия; полиграфическая промышленность: типографские чернила и краски, бумага и обёрточные материалы; металлургическая промышленность: твёрдотянутые (неотожжённые) алюминиевые сплавы.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Характеристики
Таблица 1. Метрологические характеристики блескомеров.
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
от 2 до 100 от 3 до 100 от 4 до 100 |
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
±2 ±3 ±4 |
Дискретность показаний, единиц блеска:
|
0.1 1 |
Таблица 2. Основные технические характеристики блескомеров.
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
|
Параметры электрического питания:
|
1.5 3.7 |
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160 х 85 х 95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300 х 250 х 95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
от 0 до +40 85 |
Таблица 3. Сравнительные технические характеристики одноугловых 600/600 блескомеров.
| Наименование характеристики | Значение | ||||
| Модификация | БФ-60-ОБЫКНОВЕННЫЙ | БФ-60-МРАМОР | БФ-60-ПРЕЦИЗИОННЫЙ |
||
| Тип геометрии измерения | 60° |
||||
| Размер измеряемого участка, мм | 8 х 16 (эллипс) |
25 х 50 (эллипс) | 14 х 28 (эллипс) |
||
| Диапазон показаний, единиц блеска (GU) | от 0 до 1000 | от 0 до 199 | от 0 до 99,9 от 100 до 1000 |
||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | <±0,4 | <±1 | 0.2 (от 0 до 99.9) 0.2 % (от 100 до 1000) |
||
| Режим замеров | одиночный и сканирование | одиночный и множественный |
|||
| Экран (ЖК-дисплей), мм, не менее | 36 х 19, чёрно/белый | 44 х 19, чёрно/белый |
|||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | есть |
|||
| Калибровка | ручная | авто |
|||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | отдельная двойная (1 шт.): из белой керамики и чёрного кварца – мориона |
||||
| Память, к-во замеров | нет | 1000 |
|||
| ПО для передачи и работы с данными на ПК | нет | есть | |||
| Звуковой сигнал измерения (зуммер) | нет | ||||
| Автоотключение прибора, мин. | 1.5 | ||||
| Длительность непрерывной работы, ч | 60 | ||||
| Габаритные размеры (длина × ширина × высота), мм, не более | 114 х 32 х 64 | ||||
| Масса, г, не более | 190 | ||||
| Материал корпуса | алюминий | ||||
| Срок службы, лет, не менее | 10 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | ||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | ||||
Таблица 4. Сравнительные технические характеристики одноугловых 600/600 блескомеров.
| Наименование характеристики | Значение | |||||
| Модификация | БФ-60-192 | БФ-60/60-В7 | БФ-60-В7-60Н |
|||
| Тип геометрии измерения | 60° |
|||||
| Размер измеряемого участка, мм | 9 х 15 (эллипс) |
8 х 16 (эллипс) | 9 х 15 (эллипс) |
|||
| Диапазон показаний, единиц блеска (GU) | от 0 до 1000 | от 0 до 200 | от 0 до 300 | |||
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | 0.2 (от 0 до 99.9) 0.2 % (от 100 до 1000) |
< ±0.4 | ±0.1 (от 0 до 9.9) ±0.2 (от 10 до 99.9) ±0.2 % (от 100 до 300) |
|||
| Режим замеров | сканирование | одиночный | ||||
| Экран (ЖК-дисплей), мм, не менее | 47 х 19, чёрно/белый | 74 х 49, чёрно/белый | ||||
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | нет | есть | ||||
| Калибровка | ручная | авто | ручная | |||
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
|||||
| Память, к-во замеров | нет | 1245 | 1000 | |||
| ПО для передачи и работы с данными на ПК | есть | |||||
| Звуковой сигнал измерения (зуммер) | есть | |||||
| Автоотключение прибора, мин. | 3 | 1 | 5 | |||
| Длительность непрерывной работы, ч | 48 | 30 | 8 | |||
| Габаритные размеры (длина × ширина × высота), мм, не более | 122 х 45 х 60 | 136 х 91 х 46 | 160 х 75 х 90 | |||
| Масса, г, не более | 300 | 210 | 350 | |||
| Материал корпуса | алюминий | пластик | ||||
| Срок службы, лет, не менее | 10 | 7 | ||||
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 | |||||
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) | |||||
Комплектация

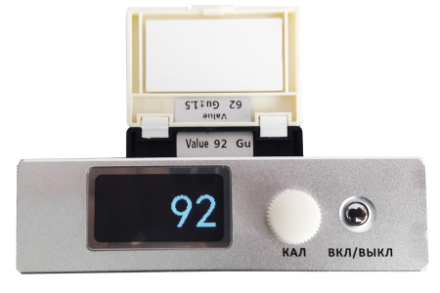

- Блескомер ВОСТОК-7 ПРЕЦИЗИОННЫЙ БФ-60/60
- Установочная (настроечная) мера блеска поверхности
- Тканевая протирочная салфетка из микрофибры
- Футляр - упаковочный кейс
- Защитный чехол-держатель
- CD диск или флэшка с программным обеспечением и USB кабель
- Установочная (настроечная) мера блеска поверхности (дополнительная) (по заказу)
- Элемент питания (аккумулятор или батарея) (по заказу)
- Руководство по эксплуатации
- Паспорт
- Индивидуальная упаковка
Дополнительная комплектация
1. Меры блеска
