Описание и характеристики
Описание
Cейсмостанция малоканальная Стройприбор ПДС-МГ4 предназначена для контроля свай сейсмоаккустическим методом в соответствии с ПНСТ 804-2022 "Сваи. Сейсмоаккустический метод контроля длинны и сплошности". Cейсмостанция малоканальная Стройприбор ПДС-МГ4 позволяет определять глубину забивки свай и локализацию дефектов свае (деформацию профиля поперечного сечения сваи, трещины), забитой в различные грунты. Cейсмостанция малоканальная Стройприбор ПДС-МГ4 может так же использоваться в качестве двухканальной сейсмостанции, а также при обследовании других подземных строительных конструкций акустическими методами.
Принцип действия сейсмостанции малоканальной Стройприбор ПДС-МГ4 основан на отражении механического колебания от раздела сред с разными физическими свойствами. При ударном воздействии в свае возникают собственные колебания частота которых зависит от геометрических размеров сваи и глубины залегания дефектов. В приборе предусмотрен режим спектральной обработки сигнала, при помощи которого можно проводить диагностику сваи по спектру колебаний.

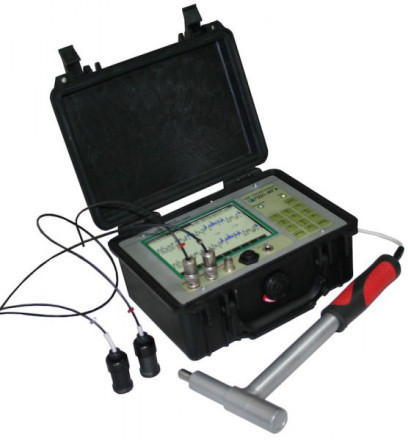

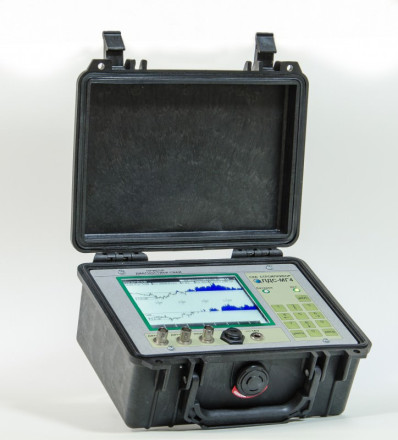

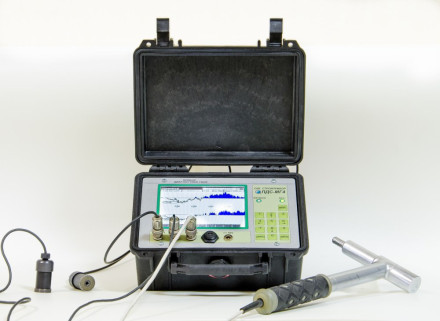

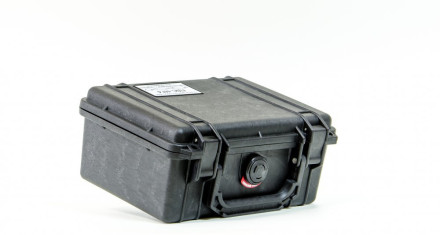

Cейсмостанция малоканальная Стройприбор ПДС-МГ4 состоит из электронного блока, размещенного в ударопрочном корпусе фирмы PELI, из одного или двух (в зависимости от комплектации) сейсмоприемников, молотка с демпфером. По спецзаказу поставляются: молоток со встроенным пьезодатчиком для контроля силы удара; приспособления для установки датчиков на грунт; темпер для возбуждения упругих волн в грунте.
Cейсмостанция малоканальная Стройприбор ПДС-МГ4 используется так же при сейсморазведке и спектральной сейсморазведке, используемой при обследовании выделенного под строительство инженерного сооружения участка. Прибор применяется при обследовании фундаментных плит на наличие пустот или разуплотнений грунта под подошвой плиты. Прибор можно использовать при обследовании ленточных фундаментов и насыпей.
Характеристики
| Наименование характеристик | ПДС-МГ4 |
| Цена, рублей | см. таблицу ниже |
| Количество измерительных каналов | 2 |
| Рабочая полоса частот, Гц | от 10 до 8000 |
| Частота дискретизации, кГц | 62.5 |
| Число отсчетов при измерении | от 2048 до 16384 |
| Динамический диапазон, дБ | от 0 до 60 |
| Регулируемый усилитель, дБ | от 0 до 26 |
| Габаритные размеры, мм | 240 × 200 × 110 |
| Масса прибор, кг, не более | 3 |

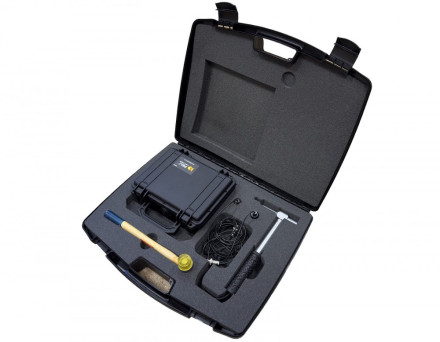

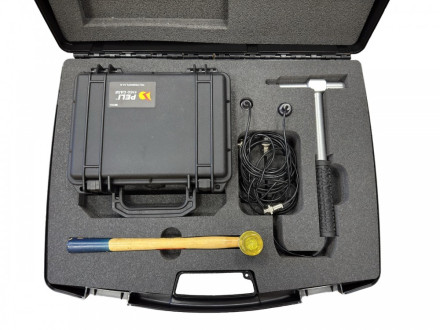

| Комплектация и цена | Базовый комплект поставки | Доп. комплектация 1 (диагностика свай) | Доп. комплектация 2 (диагностика свай и сейсморазведка) | Доп. комплектация 3 (режим «Сейсмо» сейсморазведка 2D) | Доп. комплектация 4 (режим «Сейсмо» вибрация) |
| Цена, рублей | 294 000 | 332 850 | 364 350 | 439 950 | 412 650 |
| Блок электронный ПДС-МГ4 | 1 | 1 | 1 | 1 | 1 |
| Сейсмоприемник | 1 | 1 | 2 | 2 | 2 |
| Молоток ударный | 1 | 1 | 1 | 1 | 1 |
| Молоток с датчиком силы | 1 | 1 | 1 | 1 | |
| Приспособления для крепления сейсмоприемников на грунт | 1 | ||||
| Темпер с массой падающего груза 5 кг | 1 | ||||
| Темпер с массой падающего груза 10 кг | 1 | ||||
| Геофон GS-ONE 4,5 Гц (вертикальный) | 2 | ||||
| Геофон GS-ONE 4,5 Гц (горизонтальный) | 2 | ||||
| Кабель удлинитель (30 м) | 1 | ||||
| Сейсмодатчик двухкоординатный СД-2D | 1 | ||||
| Вертикальный геофон ВС-04 | 1 | ||||
| Вибродатчик боковой ВД8Б | 1 | 1 | 1 | ||
| Кабель связи с ПК | 1 | 1 | 1 | 1 | 1 |
| Программное обеспечение | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации. Паспорт | 1 | 1 | 1 | 1 | 1 |
| Упаковочный футляр | 1 | 1 | 1 | 1 | 1 |
Комплектация
- Cейсмостанция малоканальная Стройприбор ПДС-МГ4
- Электронный блок
- Сейсмоприемник
- Молоток с демпфером
- Кабель USB
- Зарядное устройство
- Программное обеспечение
- Руководство по эксплуатации
- Индивидуальная упаковка
