Описание и характеристики
Описание

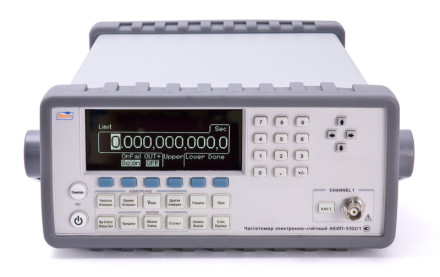

Частотомер АКИП-5102 используется для автоматического определения частоты электрического сигнала, числа импульсов и пиковых значений напряжения. Принцип работы счётно-импульсный. Электронный блок управления анализирует количество импульсов, поступивших на вход за единицу времени, и преобразует информацию в цифровой вид.
Генерация импульсов производится кварцевым генератором с частотой 10 МГц. Интервалы времени задаются рукоятками и кнопками управления на передней панели. Устройство обладает одним измерительным каналом.
ПРЕИМУЩЕСТВА ЧАСТОТОМЕРА АКИП-5102/1
- Погрешность ОГ: ± 1х10-6
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО)
- Автоматический допусковый контроль для частотных измерений
- Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов
- Память на 20 профилей настроек
- фильтр НЧ
- Программная калибровка
- Интерфейсы USB, LAN, GPIB (опция)
- Совместим с протоколом LXI (web-сервер)
- Отвечает стандарту LXI (класс C), реализован Web-интерфейс
Характеристики
| Параметр | Значения |
|---|---|
| Диапазон частот | DC: 1 мГц ... 400 МГц; AC: 30 Гц ... 400 МГц (1 МОм), 200 кГц ... 400 МГц (50 Ом) |
| Период | 2,5 нс ... 1000с |
| Допуск на ЧМ | 25 % |
| Чувствительность | 20 мВскз ... 5 В ac + dc (1мГц – 225 МГц) , 30 мВскз ... 5 В ac +dc (225 МГц – 400 МГц), 40 мВскз ... 5 В ac +dc (400 МГц – 450 МГц) 80 мВпик - пик ... 10 Впик - пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик - пик ... 10 Впик - пик (длит. импульсов более 10 нс) |
| Связь по входу | DC или AC |
| Входное сопротивление | 1 МОм/ 50 Ом |
| Входная емкость | 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм) |
| Фильтр НЧ | До 100 кГц ( -20 д Б для частот более 1 МГц ) |
| Защита по входу 50 Ом 1 МОм Аттенюатор |
12 Вскз (DC... 400 МГц) 350 В dc+ас пиковое (0 ... 100 кГц); 12 Вскз (100 кГц ... 400 МГц) х 10 - для режима измерения напряжения и триггера |
| Счет импульсов (кан. 1) | 0 ... 10 |
| Пиковое напряжение | -5,1 В ... +5,1 В, разрешение 2,5 мВ |
| Разрешение по частоте | 12 разрядов (время счета – секунда |
| Разрядность индикатора | Максимально 12 |

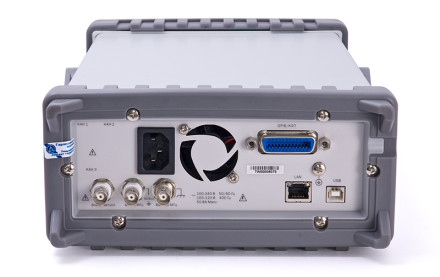

| Интерфейс | USB, LAN, GPIB (опция) |
| Память | 20 профилей настроек (запись/вызов) |
| Напряжение питания | 1 00 / 2 4 0 В +/- 10 % (50 / 60 Гц) ; 100 В / 12 0 В +/- 10 % (400 Гц); 30 Вт |
| Габаритные размеры (ШхВхГ) | 215 х 89 х 347 мм |
| Масса | 2,9 кг |
Комплектация
- Частотомер АКИП-5102/1
- Шнур питания
- Кабель USB
- Руководство по эксплуатации на CD
- Индивидуальная упаковка
