Описание и характеристики
Описание

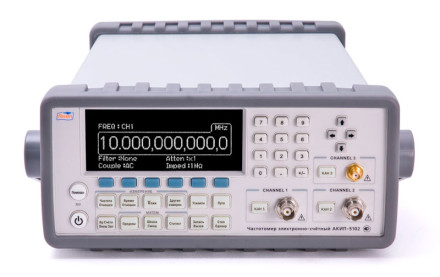

Частотомер АКИП-5102 - это высокоточный измерительный прибор, предназначенный для определения частоты различных видов сигналов. Устройство обладает тремя каналами измерений с разными диапазонами частот, что позволяет использовать его для анализа широкого спектра сигналов. Первый и второй каналы частотомера работают в диапазоне частот от 1 МГц до 400 МГц, что идеально подходит для измерения частоты радиочастотных сигналов и сигналов с высокой частотой. Третий канал, с другой стороны, работает в диапазоне частот от 375 Гц до 6 ГГц, что делает его подходящим для измерения частот низкочастотных и среднечастотных сигналов.
Частотомер также предоставляет статистические данные для частотных измерений, такие как среднее значение, минимальное значение, максимальное значение, относительное значение и стандартное отклонение. Это позволяет пользователю получить более полную картину о частоте измеряемого сигнала и делать более точные выводы на основе полученных данных.
Одной из ключевых особенностей частотомера является автоматический допусковый контроль для частотных измерений. Это означает, что устройство автоматически сравнивает измеренную частоту с заранее заданными допусками и выдает результат, соответствующий тому, прошел ли сигнал проверку или нет. Для удобства пользователя, частотомер имеет память на 20 различных профилей настроек, которые могут быть записаны и вызваны при необходимости.
Фильтр низких частот также доступен для удаления нежелательных шумов из сигнала перед его измерением. Наконец, стоит отметить, что частотомер АКИП-5102 совместим с протоколом LXI (Laboratory eXperimental Instrument Protocol), что позволяет легко интегрировать его с другими приборами и системами в лаборатории. Это делает его идеальным инструментом для проведения научных исследований и разработок в области электроники.
Характеристики
| Число каналов (базовая модель) | 3 |
| Диапазон частот мин | 1 мГц |
| Диапазон частот макс | 6 ГГц |
| Опорный генератор | ±1×10-6 |
| Чувствительность | 20 мВскз |
| Число разрядов | 12 |
| Измерительные функции | Частота, период, временные интервалы, длительность импульса, фазовый сдвиг, коэффициент заполнения, отношение частот, счет импульсов, пиковое напряжение |
| Опции | Опорный генератор ±5×10-8, ±5×10-10 (рубидиевый ОГ) |
| Интерфейс | USB, LAN, опция GPIB |
Комплектация
- Частотомер АКИП-5102
- Шнур питания
- Кабель USB
- Руководство по эксплуатации
- Индивидуальная упаковка
