Описание и характеристики
Описание

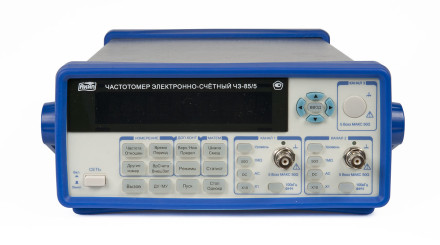

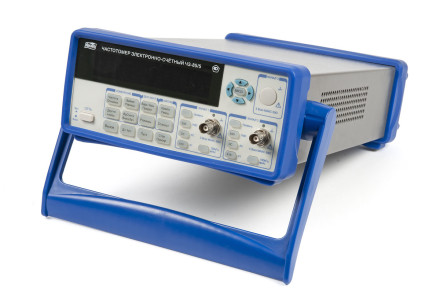

Электронно-счетный частотомер АКИП Ч3-85/5 построен на сверхбольших интегральных схемах и технологии ПЛИС, оснащен функциями измерения частоты, периода, временного интервала, длительности импульса, коэффициента заполнения, количества импульсов, разности фаз, отношения частот.
Частотомер Ч3-85/5 имеет перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления, высокую производительность, широкий измерительный диапазон, высокую чувствительность и точность, малый размер, они просты в управлении. Эот частотомер можно применять для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.
В частотомере предусмотрена возможность работы в составе автоматизированной системы измерений по стыкам RS-232, USB или GPIB/КОП.
ПРЕИМУЩЕСТВА ЧАСТОТОМЕРА АКИП Ч3-85/5
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Стандартное число каналов (до 200 МГц): 1 изм. вход
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2×10-7 /год, опции: 5×10-8, 5×10-10
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
- Макс. разрешение индикатора: 12 разрядов
- Память: 20 профилей настроек (запись/вызов)
- Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%)
- Интерфейсы USB, RS-232 (стандартно), GPIB (опция)
Характеристики
| Число каналов (базовая модель) | 2 |
|---|---|
| Диапазон частот мин | 1 мГц |
| Диапазон частот макс | 200 МГц |
| Опорный генератор | ±2×10-7 |
| Чувствительность | 50 мВскз |
| Число разрядов | 10 |
| Измерительные функции | Частота | Период | Временные интервалы | Длительность импульса | Фазовый сдвиг | Коэффициент заполнения | Отношение частот | Счет импульсов |
| Опции | Канал 3 | 100 МГц ... 3 ГГц | 200 МГц ... 6,5 ГГц | 6,5 ГГц ... 12,4 ГГц | 6,5 ГГц ... 16 ГГц | Опорный генератор | ±5×10-8 | ±5×10-10 (рубидиевый ОГ) |
| Особенности | Статистика для частотных измерений (среднее, минимум, максимум, относительные значения | (PPM), СКО, девиация Аллана). Автоматический допусковый контроль для частотных измерений. Фильтр НЧ, аттенюатор (1х, 10х). |
| Интерфейс | USB | RS-232 | опция - GPIB |
| Масса | 3,7 кг |
Комплектация
- Частотомер АКИП ЧЗ-85/5
- Шнур питания
- Кабель BNC
- Руководство по эксплуатации
- Индивидуальная упаковка
