Описание и характеристики

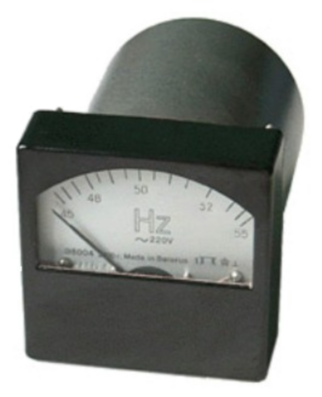

Частотомер Э8004 - прибор электромагнитной системы предназначен для измерения частоты в цепях переменного тока.
Класс точности - 1,0.
Диапазон измерений - 45Гц - 55Гц; 55Гц - 65Гц; 180Гц - 220Гц; 350Гц - 450Гц; 380Гц - 480Гц; 450Гц - 550Гц; 900Гц - 1,1кГц; 1,45кГц - 1,75кГц.
Номинальное напряжение - 36В; 100В; 127В; 220В; 380В.
Габаритные размеры - 80×80×130мм.
Вибропрочный, ударопрочный, брызгозащищенный.
Основным конструктивным узлом прибора Э8004 является измерительный механизм, состоящий из подвижной системы, магнитопровода, блока.
Частотомеры Э8004 имеют наружный экран для уменьшения влияния внешних магнитных полей.
Технические характеристики Э8004
Частотомер Э8004 допускает погрешность в измерениях, предел которой на всех отметках шкалы ±1,0%.
Также частотомеры Э8004 под влиянием различных факторов могут допускать следующие погрешности:
- при отклонении положения частотомера от нормального положения в любом направлении на 45° - равна значению предела допускаемой основной погрешности.
- при отклонении напряжения на ±10% номинального, равна значению предела допускаемой основной погрешности;
- при изменении температуры окружающего воздуха от (20±5)°С до любой температуры в пределах от минус 50°С до 60°С на каждые 10°С изменения температуры, равно 0,5 значения предела допускаемой основной погрешности.
Потребляемая мощность - не более 7Вт. Срок службы - 2 года. Назначенный ресурс в нормальных условиях работы - 50000 часов.
Частотомер Э8004 рассчитан на работу в следующих условиях:
- температура окружающего воздуха от -50°С до +60°С;
- относительная влажность - 30%-80%.
Размещение и монтаж Э8004
Частотомеры Э8004 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.
При монтаже Э8004 нужно придерживаться следующих правил:
- монтаж приборов должен быть произведен тщательно, без перекосов;
- крепление частотомеров Э8004 на панели должно быть жестким и не создавать дополнительных нагрузок;
- частотомер Э8004 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
- приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.
Изготовитель гарантирует соответствие приборов требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Частотомер Э8004 соответствует требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
