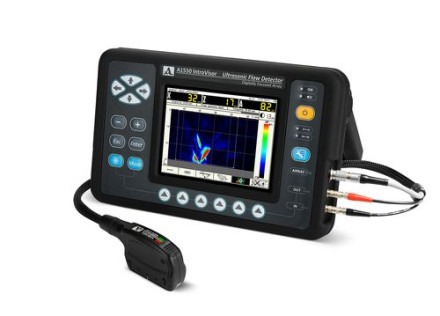

Дефектоскоп АКС А1550 IntroVisor

Описание

Универсальный компактный ультразвуковой дефектоскоп-томограф А1550 IntroVisor обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА АКС А1550 INTROVISOR

• Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, пластмасс и композитов с подробным документированием полученных результатов
• Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду
• Возможность проведения ультразвукового контроля вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая высокопроизводительность контроля
• Обеспечение высокой частоты смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50 мм/с
• Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации
• Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран
• Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров
• Возможность измерения реальных размеров дефектов
• Измерение расстояний между образами несплошностей по экрану
• В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля
• Обеспечение чувствительности к различным типам несплошностей
• Отображение образов вертикально-ориентированных дефектов
• Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля
• Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором
• Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки
• Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь
• Сменные акустические модули антенных решеток
• Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН)
• Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора
• Небольшие габаритные размеры
• Вес прибора всего 1,9 кг
• Быстросменный литиевый аккумулятор на 8 часов работы
• Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов
• Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах
• Работоспособность при температурах от – 10° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях
• Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения
• Связь по USB для вывода записанных данных на внешний компьютер
• Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования

Характеристики

Комплектация

1. А1550 IntroVisor - электронный блок
2. Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS
3. Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS
4. Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL
5. Кабель LEMO-LEMO одинарный 1,2 м
6. Преобразователь S3568 2.5A0D10CL
7. Преобразователь S5182 2.5A65D12CS
8. Преобразователь S5096 5.0A70D6CS
9. Сетевой адаптер с кабелем 220В-15В
10. Кабель USB A-Micro B
11. Носитель с документацией и ПО
12. Чехол Е14
13. Гель УЗ -30°C...+100°C, 0,1 кг
14. Калибровочный образец V2/25
15. Жесткий кейс М20
16. Руководство по эксплуатации
17. Индивидуальная упаковка
