Описание и характеристики
Описание

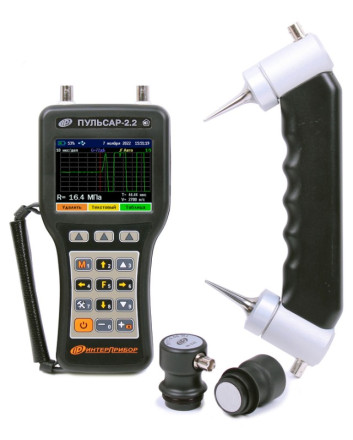

Прибор ПУЛЬСАР-2.2 версия 1 предназначен для измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля, контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов.
ПУЛЬСАР-2.2 версия 1 может использоваться для обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерения глубины поверхностных трещин, оценки степени зрелости бетона при монолитном бетонировании, определения плотности и модуля упругости материалов, звукового индекса абразивов. Кроме того дефектоскоп подходит для оценки пористости, трещиноватости и анизотропии материалов и оценки затухания ультразвука в материалах, изделиях и конструкциях.
ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА ПУЛЬСАР-2.2
- Некритичность результатов к силе прижатия датчиков к объекту (патент)
- Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-2.2 работоспособен на больших базах прозвучивания
- Универсальные датчики на излучение и прием с повышенной отдачей
- Датчик поверхностного прозвучивания с фиксированной базой:
– ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК)
– измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
– эллиптические износостойкие протекторы для сухого точечного контакта - Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция)
- Яркий цветной 3,5-дюймовый TFT дисплей с высоким разрешением
- Встроенный литиевый аккумулятор большой ёмкости
Характеристики
| Диапазон измерения/показаний времени, мкс | 10...100 10...20000 |
| Разрешающая способность, мкс | 0,05 |
| Пределы допускаемой основной абсолютной погрешности измерения времени, мкс | ±(0,01t +0,1) |
| Диапазон измерения скорости, м/с | 1000....10000 |
| Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с | ±(0,01v + 10) |
| Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона, в долях от основной погрешности, не более | 0,5 |
| Диапазон / шаг регулировки усиления, дБ | 80 / 6 |
| Напряжение возбуждения, В | 500 |
| Рабочие частоты УЗК, кГц | 60±10 |
| Объем памяти, Гбайт | до 4 |
| Разрешение дисплея LCD | 320х240 |
| Габаритные размеры электронного блока, мм, не более | 205х115х35 |
| Масса электронного блока / датчика поверхностного прозвучивания, кг, не более | 0,44 / 0,58 |
Комплектация
- Блок электронный, чехол
- Датчики (поставляются в зависимости от версии прибора): версия 1 - датчик поверхностного прозвучивания П111-0.06-И3
- Комплект кабелей 1,5м - 2 шт.
- Кабель 3м. (для версии 2, версии 3)
- Контрольный образец-призма, чехол
- Зарядное устройство USB (1А)
- Кабель USB
- Программа связи с ПК на "Flash-визитке"
- Руководство по эксплуатации
- Сумка (при комплектации кейсом не поставляется)
- Руководство по эксплуатации
- Индивидуальная упаковка
