Описание и характеристики
Описание

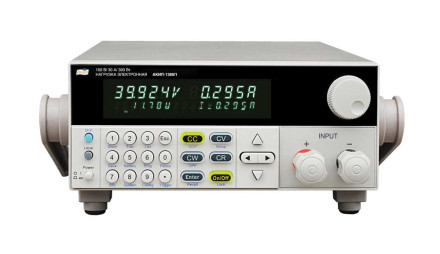

АКИП-1380 представляет собой программируемую электронную нагрузку, предназначенную для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока). Нагрузка представляет собой лабораторный прибор настольного исполнения с возможностью установки в приборную стойку.
Принцип действия электронной нагрузки основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
ПРЕИМУЩЕСТВА ЭЛЕКТРОННОЙ НАГРУЗКИ АКИП-1380
- Входные параметры: постоянное напряжение до 120 В, ток до 30 А, мощность до 150 Вт
- Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки
- Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах
- Функции тестирования батарей и имитации короткого замыкания
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
- Яркий контрастный вакуумно-флуоресцентный дисплей
- 4-х проводная схема подключения
- Удаленное управление запуском
- Внутренняя память (запись/вызов профилей настроек): 100 ячеек
- Интеллектуальная система охлаждения
- Интерфейс (опции): кабель-переход RS-232, USB, RS-485
Характеристики
| Параметр | Значение | |
|---|---|---|
| Входные параметры | ||
| Напряжение на нагрузке (максимальное) | 120 В | |
| Ток в нагрузке | 30 А | |
| Мощность | 150 Вт | |
| Режим постоянного напряжения (CV) | ||
| Диапазон установки | 0…18 В; 0,1…120 / 150 В | |
| Погрешность установки | ±(0,0005 х Uуст + 0,0002 х UПРЕД) в диапазоне 0,1…18 В; ±(0,0005 х Uуст + 0,00025 х UПРЕД) в диапазоне 0,1…120 / 150 В | |
| Дискретность установки | 1 / 10 мВ | |
| Режим постоянного тока (СС) | ||
| Диапазоны установки | 0…3/ 30 А | |
| Погрешность установки | ±(0,0005% х Iуст + 0,0005% х IПРЕД) | |
| Дискретность установки | 0,1 / 1 мА | |
| Режим постоянного сопротивления (CR) | ||
| Диапазоны установки | 0,05…10 Ом / 10 Ом…7,5 кОм | |
| Погрешность установки | ±(0,0001 х Rуст + 0,08 См) в диапазоне 0,05…10 Ом; ±(0,0001 х Rуст + 0,0008 См) в диапазоне 10…7,5 кОм | |
| Дискретность установки | 16 бит | |
| Режим постоянной мощности (CP) | ||
| Диапазон установки | 0…150 / 300 Вт | |
| Погрешность установки | ±(0,001 х Pуст + 0,001 х PПРЕД) | |
| Дискретность установки | 1 / 10 мВт | |
| Режим постоянного тока, динамический режим | ||
| Диапазон периода переключения нагрузки | 50 мкс…3600 с | |
| Дискретность установки | 1 мкс | |
| Режим тестированния аккумуляторных батарей | ||
| Входное напряжение | 0,1…120/ 150 В (в зависимости от модели) | |
| Максимальная емкость батареи | 999,999 А*ч | |
| Разрешение | 10 мА | |
| Время теста | 1…99999 с | |
| Измерение напряжения | ||
| Диапазон (разрешение) | 0…18 В (0,1 мВ); 0…120 / 150 В (1 мВ) | |
| Погрешность измерения | ± (0,00025 х UИЗМ + 0,00025 х UПРЕД) | |
| Измерение тока | ||
| Диапазон (разрешение) | 0…3 А (0,1 мА)/ 0…30 А (1 мА) | |
| Погрешность измерения | ± (0,0005 х IИЗМ + 0,0005 х IПРЕД) | |
| Измерение мощности | ||
| Диапазон (разрешение) | 0…150 / 300 Вт (10 мВт) | |
| Погрешность измерения | ± (0,001 х PИЗМ + 0,001 х PПРЕД) | |
| Общие данные | ||
| Напряжение питания | 110 / 220 В, 50 Гц | |
| Габаритные размеры | 215 х 88 х 355 мм (1/2*2U) | |
| Масса | 4,5 кг | |
| Опции | Интерфейсный кабель-переход RS-232 (IT-E121), USB (IT-E122), RS-485 (IT-E123) для подключения к ПК; панель для монтажа в 19“ стойку (IT-E151) | |
Комплектация
- Нагрузка АКИП-1380
- Шнур питания
- Руководство по эксплуатации
- Индивидуальная упаковка
