Описание и характеристики
Описание

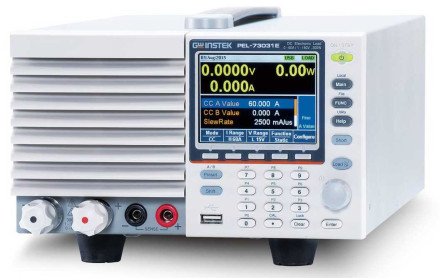

Электронная нагрузка PEL-73031E предназначена для функционирования в качестве нагрузки при испытаниях, юстировке и регулировке усилителей, блоков питания, звуковой аппаратуры и других радиотехнических приборов с напряжением питания до 150 В и нагрузочным током до 60 А. Мощность устройства составляет 300 Вт.
PEL-73031E обеспечивает работу в различных динамических и статических режимах, таких как контроль тока, напряжения и имитация сопротивления нагрузки. Устройство оснащено 1 каналом с мощностью нагрузки 300 Вт, входными параметрами: ток 6–60 А, постоянное напряжение до 150 В и 4 режимами функционирования: постоянный ток (CC), постоянное сопротивление (CR), постоянное напряжение (CV) и постоянная мощность (CP).
PEL-73031E обладает высоким разрешением и точностью, а также несколькими режимами защиты, такими как от перегревания, перегрузки по напряжению, току, мощности и резкого снижения напряжения в сети.
ПРЕИМУЩЕСТВА ЭЛЕКТРОННОЙ НАГРУЗКИ GW INSTEK PEL-73031E
- 1 канал - мощность нагрузки: 300 Вт
- Входные параметры: постоянное напряжение до 150 В, ток до 6А/ 60А
- Режимы работы (4): постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
- Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
- Комбинация режимов (3): CC+CV, CP+CV, CR+CV
- Высокая точность и разрешение
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
- Функция контроля (управления параметрами) - внешним сигналом I/O
- Интерфейсы USB, GPIB (опция), GO/ NG (допусковый контроль)
- Два диапазона установки значений: низкий (L), высокий (H)
Характеристики
| Параметр | PEL-73031E | |
| Входные параметры | ||
| Диапазон | НИЗКИЙ (L) | ВЫСОКИЙ (H) |
| Мощность | 300 Вт | |
| Ток в нагрузке | 0...6 А | 0...60 А |
| Напряжение на нагрузке | 1...150 В | 1...150 В |
| Режим стабилизации напряжения | ||
| Диапазон установки | 1...150 В | 1...150 В |
| Дискретность установки | 0,5 мВ | 5 мВ |
| Погрешность установки | ± (0,1%* U уст +0,1%* U конечн ) | ±(0,1%* U уст +0,1%* U конечн ) |
| Режим стабилизации электрического сопротивления. Статический режим | ||
| Диапазон установки (См) | 60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/150 В) | |
| Дискретность установки | 0,002 См (15 В) 0,0002 См (150 В) | |
| Погрешность установки | ±(0,3%* R уст +0,6 См) + 0,002 мСм | |
| Режим стабилизации электрического сопротивления. Динамический режим | ||
| Диапазон установки (См) | 60 Cм ... 0,002 См ( 0,01666 ... 500 Ом ) (300 Вт/15 В) 6 См ... 0,00 2 См (0,1666 Ом - 5 кОм (300 Вт/150 В) | |
| Дискретность установки | 30000 шагов | |
| Погрешность установки | ± (1%* R уст +0,6 См) + 0,002 мСм | |
| Режим стабилизации силы тока. Статический режим | ||
| Диапазон установки | 0...6 А | 0...60 А |
| Дискретность установки | 0,2 мА | 2 мА |
| Погрешность установки | ± (0, 1 %* I уст +0,1%* I конечн ) + Uвх/500 кОм | ± (0, 1 %* I уст +0,2%* I конечн ) + Uвх/500 кОм |
| Режим стабилизации силы тока. Динамический режим | ||
| Диапазон установки | 0...6 А | 0...60 А |
| Дискретность установки | 0,2 мА | 2 мА |
| Погрешность установки тока | 0,8 % от предела | |
| Режим стабилизации электрической мощности | ||
| Диапазон установки | 0 ...30 Вт | 0 ...300 Вт |
| Дискретность установки | 1 мВт | 10 мВт |
| Погрешность установки | ± (0,6%* P уст +1,4% P конечн ) | |
| Измерение | ||
| Вольтметр | Разрешение 0,5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) | Разрешение 5 мВ; погрешность ±(0,1%* U изм +0,1%* U конечн ) |
| Амперметр | Разрешение 0,2 мА ±(0,2%* I изм +0,1%* I конечн ) | Разрешение 2 мА ±(0,2 %* I изм +0,3%* I конечн ) |
| Общие данные | ||
| Напряжение питания | 100 ... 240 В ±10%; 47...63 Гц ± 2 Гц | |
| Интерфейсы | USB (опция - GPIB) | |
| Габаритные размеры | 214 x 124 x 400 мм | |
| Масса | 7,5 кг | |
Комплектация
- Электронная нагрузка
- Шнур питания
- Набор соединительный - 2 шт.
- Кабель для подключения нагрузки по 4-х проводной схеме GTL-105A (красный и черный)
- Руководство по эксплуатации
- Индивидуальная упаковка
