Описание и характеристики
Описание

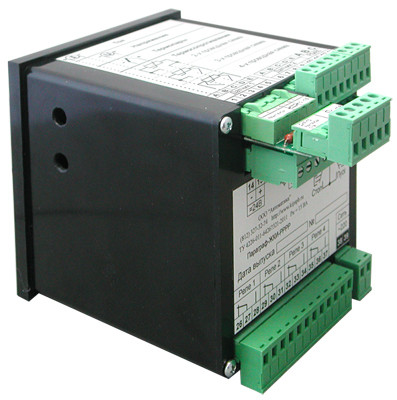

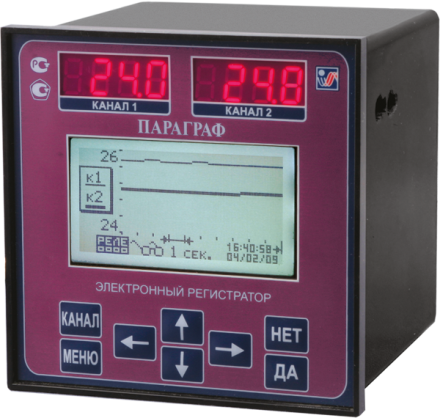

Электронный регистратор «ПАРАГРАФ PL20» предназначен для измерения и регистрации температуры и других физических величин, для управления технологическими процесса, а также для создания SCADA-систем, систем сбора данных и замкнутых систем автоматического управления технологическими процессами.
ПРЕИМУЩЕСТВА ЭЛЕКТРОННОГО РЕГИСТРАТОРА ПАРАГРАФ PL20
- 2 универсальных гальванически развязанных канала измерения (более 40 типов подключаемых датчиков)
- 2 цифровых СД-индикатора
- 2 дискретных входа, 4 выходных устройства
- 2 канала ЦАП (14 бит, выход 0(4)...20 мА, 0...5 мА, 0...1(10) В)
- 5 ПИД-регуляторов (3 на дискретные выходы и 2 на ЦАП)
- Два независимых программных регулятора, 6 программ до 10 шагов, программируемые длительность и тип шага,индивидуальные параметры ПИД-регулирования на каждом шаге
- Встроенные блоки питания датчиков =24 В, 30 мА
- ЖК- или OLED-дисплей 2,6" с разрешением 128×64 точки
- Отображение параметров в виде графиков и цифр
- Интуитивно понятный мультиязычный графический интерфейс
- Двойная математическая обработка (23 варианта математических операций)
- Время опроса всех каналов 0,1 с…10 мин
- Психрометр, измеритель-регистратор температуры и влажности с датчиком СПРУТ ТВ-03
- Бесплатное ПО: ОРС-сервер, конфигуратор прибора, программа чтения архивов
Характеристики
| Параметр | Значение | Погрешность | |
| Входные сигналы | Термосопротивления | 50М, 100М: −200…+200°С 53М: −50…+180°С Cu50, Cu100: −50…+200°С 46П: −200…+500°С 50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000: −200…+850°С 100H: −60…+180°С 0…50 Ом, 0…100 Ом, 0…320 Ом, 0…500 Ом, 0…1000 Ом, 0…2000 Ом, 0…3000 Ом, 0…3250 Ом, 0…3900 Ом | ±0,1% |
| Термопары | ТХА (K): −180…+1370°С ТХК (L): −200…+800°С ТЖК (J): −210…+1200°С ТХКн (E): −230…+1000°С ТМК (M): −200…+100°С ТМКн (T): −230…+400°С ТНН (N): −210…+1300°С ТПП (S): −50…+1760°С ТПП (R): 0…+1760°С ТПР (B): +300…+1820°С ТВР (A1): 0…+2500°С ТВР (A2): 0…+1800°С ТВР (A3): 0…+1800°С | ±0,2% | |
| Аналоговые | Ток I: 0…5 мА, 0(4)…20 мА Напряжение U: 0(−10)…10 мВ, 0…20 мВ, 0(−50)…50 мВ, 0…75 мВ, 0(−100)…100 мВ, 0…1 В | ±0,2% | |
Выходные сигналы | Дискретные | Реле ~5 А, 220 В Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =50 мА, 8 В Внимание! Все доступные для покупки на сайте модификации оборудованы 4 выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами. | |
| Аналоговые | 0(4)…20 мА, 0…5 мА, 0…1(10) В | ||
| Дисплей | ЖК или OLED 2,6" с разрешением 128×64 точки | ||
| Интерфейс | RS-485 | ||
| Память | 4 МБ (до 1 000 000 значений) | ||
| Потребляемая мощность | 15 ВА | ||
| Питание | ~220 В (±10%), или =24 В, или =12 В | ||
| Условия эксплуатации | Температура | +5…+45°С | |
| Влажность | ≤ 80%RH | ||
| Габаритные размеры, размеры врезного отверстия | 96×96×100 мм 93×93 мм | ||
Комплектация
- Регистратор
- Руководство по эксплуатации
- Индивидуальная упаковка
