Описание и характеристики
Описание
При обслуживании внутренних электросетей и подземных коммуникаций, а также при перепланировке, капитальном ремонте зданий и сооружений довольно часто требуется отследить расположение отдельных кабелей и порядок их подключения к устройствам коммутации и защиты. Такие задачи значительно осложнены тем, что старые линии обычно не имеют маркировки. Эту проблему вы легко сможете решить, используя кабелеискатель Fluke 2042, который позволяет определять местоположение кабелей, металлических трубопроводов и т.п.
Подключив генератор кабелеискателя через любую открытую точку доступа к кабельной линии (распределительный щиток, коммутационные элементы, предохранительные устройства, выводы оконечных потребителей), с помощью приемника вы можете отслеживать положение контролируемой линии на удалении до 2,5 м.
ПРЕИМУЩЕСТВА КАБЕЛЕИСКАТЕЛЯ FLUKE 2042
- Кабелеискатель может работать как на обесточенных линиях, как и с кабелями, находящимися под напряжением
- Кодированный сигнал, генерируемый передатчиком, гарантирует точную идентификацию искомой линии даже в условиях сильных помех (например, при близком расположении других кабелей, находящихся под напряжением)
- Регулируя вручную уровень чувствительности приемника и выбрав один из трех уровней мощности передатчика (исходя из глубины пролегания кабеля), вы сможете добиться оптимального приема сигнала
- С помощью Fluke 2042 вы можете определять не только расположение и глубину залегания кабеля, но и наличие (и величину) сетевого напряжения в нем (на расстоянии до 40 см)
- Тональная идентификация принимаемого сигнала позволяет выполнять работы "на слух", что значительно сокращает время поиска контролируемой линии
- Имеющийся в приемнике фонарь позволит вам эффективно работать при слабом освещении

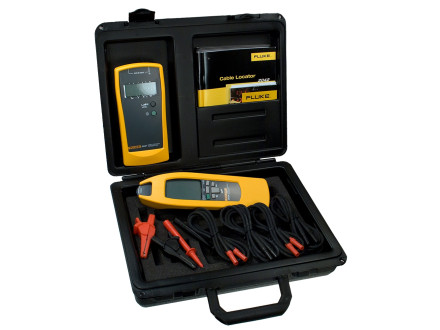

- Комплект трассоискателя поставляется в прочном кейсе, который обеспечивает удобство хранения и транспортирования прибора
Характеристики
| Диапазон измерения напряжения | 12 В, 50 В, 120 В, 230 В, 400 В |
|---|---|
| Диапазон частот | 0...60 Гц |
| Выходной сигнал | 125 кГц |
| Напряжение | До 400 В переменного/постоянного тока |
| Обнаружение глубины прокладки кабелей | кабели, находящиеся в стене/под землей на расстоянии 0...2,5 м. |
| Определение напряжения в сети | 0...0,4 м |
| Требования к окружающей среде | |
| Рабочая температура | Передатчик: от 0 до 40°C |
| Приемник: от 0 до 40°C | |
| Температура хранения | Передатчик: от -20°C до +60°C |
| Приемник: от -20°C до +60°C | |
| Влажность (без конденсации) | Передатчик: Максимальная относительная влажность 80% |
| Приемник: Максимальная относительная влажность 80% | |
| Высота над уровнем моря при эксплуатации | Передатчик: До 2000 м |
| Приемник: До 2000 м | |
| Электрический стандарт безопасности | |
| Электрическая безопасность | EN 61010-1 |
| Категория превышения напряжения | Кат. III 300 В |
| Механические и общие характеристики | |
| Размер | Передатчик: 190 мм x 85 мм x 50 мм |
| Приемник: 250 мм x 65 мм x 45 мм | |
| Вес | Передатчик: 0,45 кг |
| Приемник: 0,36 кг | |
| Батареи | Передатчик: 6 элементов по 1,5В |
| Приемник: 1 батарея 9В | |

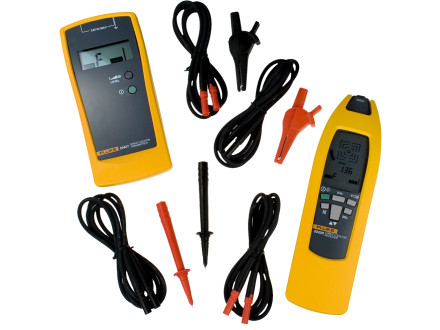

Комплектация
- Передатчик кабелеискателя

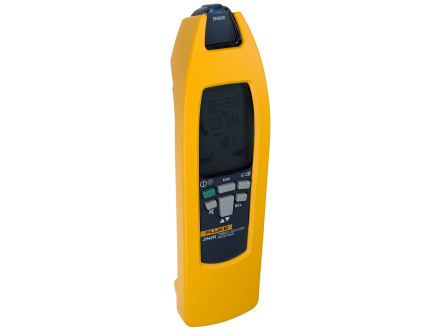

- Приемник кабелеискателя
- Комплект тестовых проводов - 4 шт.
- Батарея 9В, IEC 6LR61
- Батарея 1.5В, IEC LR6 - 6 шт.
- Зажим типа "крокодил" - 2 шт.
- Тестовый щуп - 2 шт.

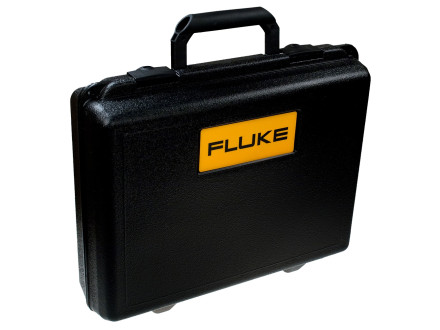

- Кейс для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
