Описание и характеристики
Газосигнализатор ИГС-98 Клевер-СВ предназначен для измерения концентрации кислорода (O2).
Область применения – атмосфера рабочей зоны, где возможно превышение концентрации данных газов или снижение/повышение концентрации кислорода.

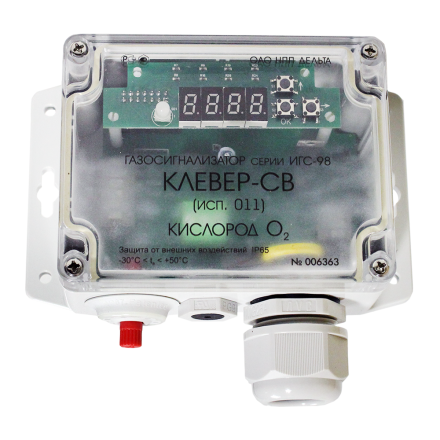

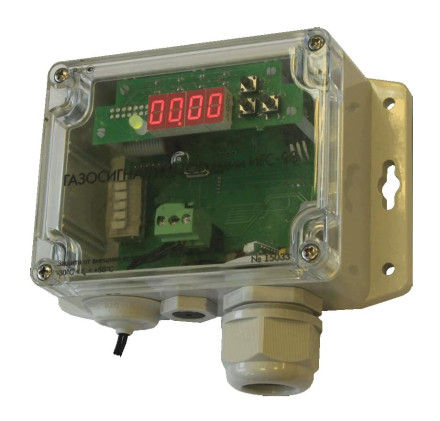

Конструктивно прибор выполнен в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются фланцы для крепления на стену. Питание осуществляется от внешнего источника. Номинальное напряжение питания сигнализатора 24 вольта. Газоанализаторы имеют цифровую индикацию,токовый выход в стандарте 4 - 20 мА., световую и звуковую сигнализацию и три управляющих выхода твердотельных реле. Подключение цепи питания,токового выхода и управляющих сигналов осуществляется через герметичные кабельные вводы.
Настройка прибора и изменение параметров работы производится тремя кнопками ОК, ВВЕРХ и ВПРАВО. Кнопки расположены на плате индикации и управления, активизируются только после входа в меню настройки.
На месте можно изменить пороги срабатывания прибора, при необходимости изменить токовый коэффициент перевода сигнала в концентрацию. В случае некорректно проведенных изменений есть функция возврата к заводским настройкам.
Интуитивный интерфейс позволяет быстро освоить настройку прибора
- Кнопкой ОК осуществляется выбор
- Кнопкой ВВЕРХ можно перейти в предыдущий пункт меню или увеличить значение выбранной цифры на единицу
- Кнопкой ВПРАВО можно перейти в следующий пункт меню или выбрать следующую цифру для изменения. Пункты меню чередуются в соответствии с деревом меню
- Одновременное нажатие ВВЕРХ и ВПРАВО – выход в корневое меню без сохранения выбранных параметров
К стационарному газосигнализатору серии ИГС-98 исп. 011 выпускаются несколько измерительных модулей. Они содержат газочувствительный сенсор и плату нормализатора, установленные в съемный корпус, который крепится к корпусу датчика гайкой. Это унифицированные модули, используемые и в датчиках исп. 009 и газоанализаторах исп. 011. При замене сенсора достаточно снять винтовую крышку измерительного модуля и произвести замену. После чего ГС необходимо откалибровать.
