Описание и характеристики

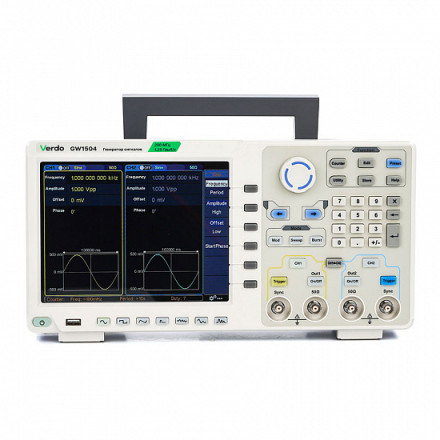

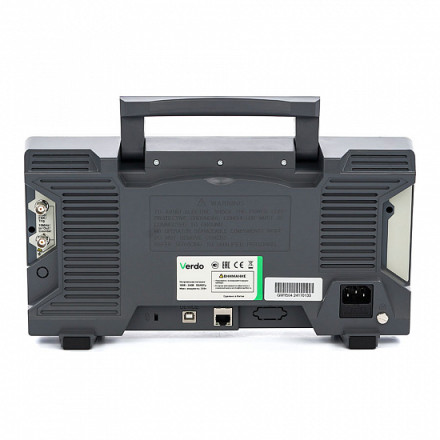

2-канальный генератор сигналов произвольной формы GW1504 - универсальный инструмент отладки, разработки и настройки инженера-электронщика.
Приборы позволяют подавать на тестируемое устройство периодические (до 200 МГц), импульсные или шумоподобные сигналы с амплитудой до 20В. Длина буферной памяти 1 МБ позволяет формировать длинные и сложные сигналы произвольной формы, а широкий набор встроенных аналоговых и цифровых модуляций – имитировать элементы современных телекоммуникационных сигналов.
Технические характеристики
| Номер в госреестре СИ | 93231-24 |
| Количество каналов | 2 |
| Диапазон рабочих частот | 0 ÷ 200 МГц |
| Частота дискретизации, Гвыб/сек | 1.25 |
| Максимальная длина записи | 1 M |
| Разрешение по частоте | 1 мкГц |
| Вертикальное разрешение (A/D), бит | 14 |
| Частотомер | Встроенный, 200 МГц |
| Неравномерность АЧХ, дБ | ±1,5 |
| Форма сигнала | Синусоидальный, прямоугольный, импульсный, треугольный, шумовой, произвольной формы, гармонический |
| Виды модуляции | AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM |
| Импульсный режим | Да |
| Режим свипирования | Да |
| Интерфейс | USB-Host, USB-Device, LAN |
| Дисплей | цветной, сенсорный 8” ЖКД (800 х 600) |
| Гарантия (мес.) | 12 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 340х90х177 |
| Вес нетто, кг | 2.5 |
Технические характеристики
БрендVerdo
