Описание и характеристики
Сменный микрометр глубины Mitutoyo со стержневым типом измерения обеспечивает большую универсальность при измерении глубины в широком диапазоне с помощью прилагаемых удлинительных стержней. Контактные точки измерения микрометра глубины отшлифованы и имеют твердосплавные наконечники для невероятной плоскостности и большей точности. Механизм фиксации с храповым механизмом обеспечивает равномерное давление для точных и воспроизводимых измерений.
Особенности и преимущества
- Выпускается в метрических и дюймовых моделях
- Метрические модели доступны в диапазонах: 0-50 мм, 0-100 мм и 150 мм
- Дюймовые модели доступны в диапазонах: 0-4 дюйма, 0-6 дюймов и 0-12 дюймов
- Длину стержня можно регулировать с шагом 25 мм/1 дюйм
- Диаметр стержня составляет 4 мм
- Зажимы для измерительных стержней обеспечивают дополнительную стабильность измерений
- Поставляется со встроенным пластиковым футляром
Параметр | Значение |
Ход стержня | 25 мм |
Шаг микровинта | 0.5 мм, со стопором |
Погрешность микрометрической головки (0-25 мм) | ±3 мкм |
Ошибка в нулевой точке из-за стержней | ±4 мкм (0 - 150 мм) ±6 мкм (0 - 300 мм) |
Шкала | Барабан и стебель с матовым хромовым покрытием, Ø18 мм |
Плоскостность базовой поверхности (основание) | 1.3 мкм для 63.5 мм 2 мкм для 101.6 мм |
Плоскостность измерительной поверхности (стержня) | 0.3 мкм |
Параллельность измерительной (стержень) и опорной (основание) поверхностей | (4 + L/50) мкм 1 = макс. измеряемая длина (мм) |
Измерительные поверхности | Закалённые, тонкая шлифовка, полировка |
Основание | Закалённая инструментальная сталь |
Измерительное усилие | 5 - 10 Н |
Цена деления | 0.01 мм |
Модель | Диапазон, мм | Цена деления, мм | Основание, мм | Количество стержней | Масса, г |
129-155 | 0 - 25 | 0.01 | 101.6 x 16 | - | 290 |
129-113 | 0 - 50 | 0.01 | 101.6 x 16 | 2 | 310 |
129-114 | 0 - 75 | 0.01 | 101.6 x 16 | 3 | 330 |
129-115 | 0 - 100 | 0.01 | 101.6 x 16 | 4 | 355 |

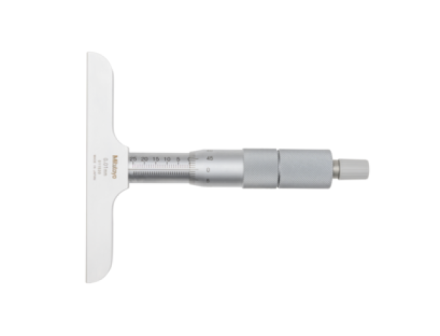

129-116 | 0 - 150 | 0.01 | 101.6 x 16 | 6 | 410 |
129-153 | 0 - 300 | 0.01 | 101.6 x 16 | 12 | 640 |
129-154 | 0 - 25 | 0.01 | 63.5 x 16 | - | 240 |
129-109 | 0 - 50 | 0.01 | 63.5 x 16 | 2 | 260 |
129-110 | 0 - 75 | 0.01 | 63.5 x 16 | 3 | 280 |
129-111 | 0 - 100 | 0.01 | 63.5 x 16 | 4 | 310 |
129-112 | 0 - 150 | 0.01 | 63.5 x 16 | 6 | 370 |
129-152 | 0 - 300 | 0.01 | 63.5 x 16 | 12 | 600 |
