Описание и характеристики
Описание

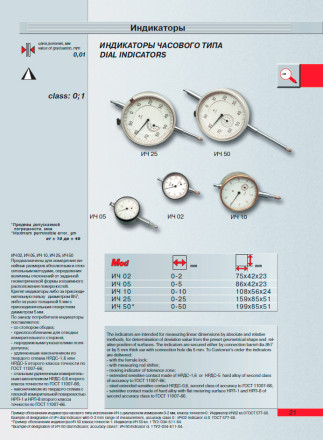

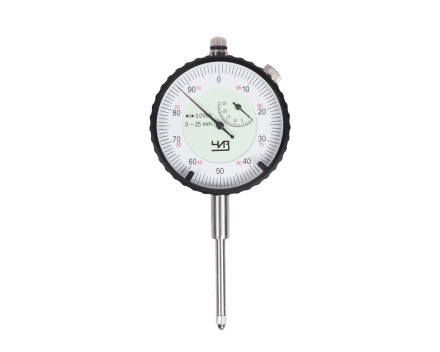

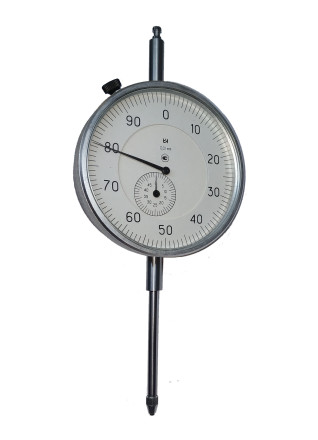

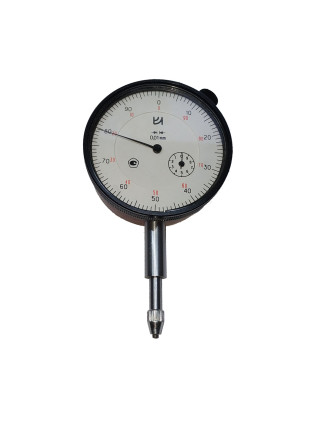

Индикатор часового типа КировИнструмент с ценой деления 0,01 мм ИЧ02, ИЧ05, ИЧ10, ИЧ25, ИЧ50*. Предназначены для абсолютных и относительных измерений линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Крепят индикаторы либо за присоединительную гильзу диаметром 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диаметром 5 мм
Характеристики

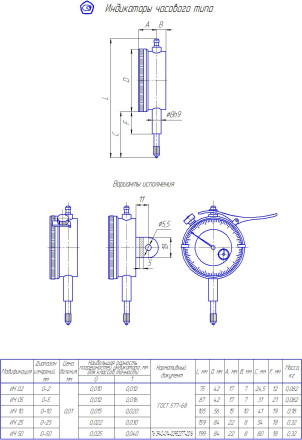

| Модификация | Диапазон измерений, мм | Цена деления | Наибольшая разность погрешностей индикатора для классов точности, мм | Нормативный документ | L, мм | D, мм | A, мм | B, мм | C, мм | F, мм | Масса, кг | |
| 0 | 1 | ГОСТ 577-68 | ||||||||||
| ИЧ-02 | 0-2 | 0,01 | 0,010 | 0,012 | 75 | 42 | 17 | 7 | 24,5 | 12 | 0,082 | |
| ИЧ-05 | 0-5 | 0,012 | 0,016 | 87 | 42 | 17 | 7 | 31 | 21 | 0,082 | ||
| ИЧ-10 | 0-10 | 0,015 | 0,020 | 105 | 56 | 15 | 10 | 41 | 19 | 0,018 | ||
| ИЧ-25 | 0-25 | 0,022 | 0,030 | 159 | 84 | 22 | 8 | 54 | 18 | 0,032 | ||
| ИЧ-50 | 0-50 | 0,025 | 0,040 | ТУ 3942-014-02952377-2016 | 199 | 84 | 22 | 8 | 80 | 18 | 0,032 | |
Комплектация
- Индикатор часового типа ИЧ
- Паспорт
- Индивидуальная упаковка
ПО ЗАКАЗУ ИНДИКАТОРЫ ПОСТАВЛЮТСЯ:
- С стопором ободка
- С приспособлением для отводки измерительного стержня
- С передвижными указателями поля допуска
- с удлиненным наконечником из твердого сплава НРДС-1,6 или НРДС-5 второго класса точности по ГОСТ 11007-66
- Со стальным удлиненным измерительным наконечником НРДС-0,6 второго класса точности по ГОСТ 11007-66
- С наконечником из твердого сплава с плоской измерительной поверхностью НРП-1 и НРП-8 второго класса точности по ГОСТ 11007-66
Технические характеристики
БрендКировИнструмент
Госреестр75288-19
