Описание и характеристики
Описание

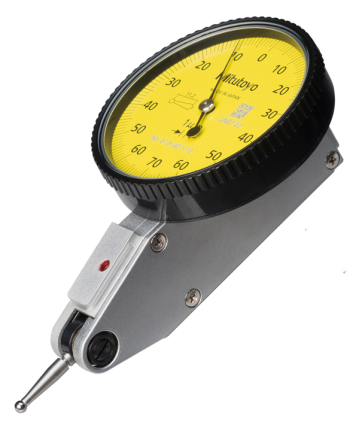

Индикатор рычажно-зубчатый 0,14 мм, 513-401-10E Существенно улучшена долговечность, чувствительность и различимость штрихов и цифр благодаря новому шрифту. Безбликовое стекло позволяет легко считать результат измерений. Предотвращено попадание грязи и масла на циферблат. Уплотнительное кольцо вокруг циферблата обеспечивает его плавное вращение. Многослойное покрытие на стекле циферблата.
Прочное и безбликовое покрытие на стекле циферблата препятствует появлению царапин, загрязнения и бликов на нем. Подшипники на камнях и прецизионные зубчатые пары для плавного, точного перемещения и быстрого отклика. Шкала: 0-70-0 Измер. усилие: 0,01-0,3 Н. Твердосплавный измерительный рычаг ø2 мм №:103010 Измерительный наконечник: Резьба M 1,7 x 0,35
ПРЕИМУЩЕСТВА ИНДИКАТОРА MITUTOYO 513-401-10E
- Доступны метрические, дюймовые и метрическо-дюймовые модели
- Конструкция без сцепления обеспечивает автоматическое изменение направления измерения
- Уплотнительное кольцо и крепление безеля и стекла защищают от пыли и масла и обеспечивают плавное вращение
- Длина контактной точки указана на циферблате, чтобы избежать проблем с точностью
- Недавно разработанный держатель контактной точки предотвращает люфт
- Точка контакта имеет твердосплавный наконечник для обеспечения высокой точности и долговечности
- Хрусталь не имеет бликов и покрыт устойчивым к царапинам покрытием
- Поставляется во встроенном пластиковом футляре
Характеристики
Модель | Примечание | Диап. изм-й, мм | Цена деления, мм | Шкала | Измер. усилие, Н | Твердосплав. измер. рычаг Ø2 мм, модель | ØD, мм | L1, мм | L2, мм | Масса, г |
513-401-10E | Базовый набор | 0.14 | 0.001 | 0 - 70 - 0 | 0.01 - 0.3 | 103010 | 40 | 14.7 | 11.2 | 45 |
513-471-10E | Базовый набор - рубиновый наконечник | 0.14 | 0.001 | 0 - 70 - 0 | 0.01 - 0.3 | 21CZA209 | 40 | 14.7 | 11.2 | 45 |
513-465-10E | Базовый набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 29.2 | 18.7 | 15.2 | 41 |
513-405-10E | Базовый набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 40 | 18.7 | 15.2 | 45 |
513-405-10A | Базовый набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 40 | 18.7 | 15.2 | 45 |
513-425-10E | Базовый набор | 0.6 | 0.002 | 0 - 100 - 0 | 0.01 - 0.4 | 103011 | 40 | 18.7 | 15.2 | 45 |
513-425-10A | Базовый набор | 0.6 | 0.002 | 0 - 100 - 0 | 0.01 - 0.4 | 103011 | 40 | 18.7 | 15.2 | 45 |
513-475-10E | Базовый набор - рубиновый наконечник | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 21CZB068 | 40 | 18.7 | 15.2 | 45 |
513-405-10T | Полный набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 40 | 18.7 | 15.2 | 45 |
Комплектация
- Индикатор
- Зажимный вал ø8 мм
- Руководство по эксплуатации
- Индивидуальная упаковка
