Описание и характеристики
Описание
Горизонтальные, вертикальные и параллельные циферблатные индикаторы Mitutoyo упрощают считывание делений на циферблате, особенно при работе с большими заготовками или на высоких верстаках. Эти специализированные циферблатные индикаторы имеют реверсивное направление измерения и регулируемую точку контакта, что делает их идеальными для высокоточного измерения отклонений поверхности в узких или углубленных местах. Их цельный механизм обеспечивает ударопрочность и долговечность, а подшипники с драгоценными камнями обеспечивают высокую чувствительность и быструю реакцию. Горизонтальная поверхность параллельна оси индикатора, и индикатор можно установить горизонтально или вертикально спереди, сверху или сзади.

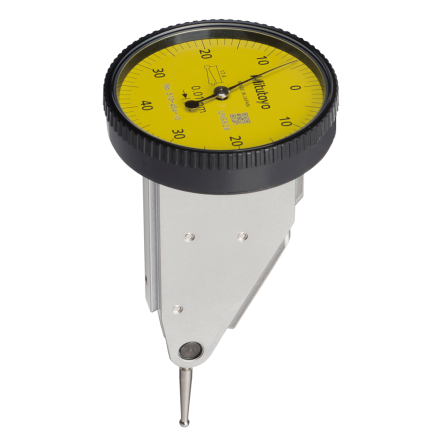

ПРЕИМУЩЕСТВА ИНДИКАТОРА MITUTOYO 513-454-10E
- Наклонные, вертикальные и Параллельные индикаторы доступны в метрических и дюймовых моделях
- Горизонтальный индикатор имеет наклоненную на 20° грань
- Универсальный держатель обеспечивает легкое центрирование отверстий
- Циферблат всегда обращен вверх при повороте индикатора для удобства чтения
- Конструкция без сцепления обеспечивает автоматическое изменение направления измерения
- Уплотнительное кольцо и крепление безеля и стекла защищают от пыли и масла и обеспечивают плавное вращение
- Длина контактной точки указана на циферблате, чтобы избежать проблем с точностью
- Недавно разработанный держатель контактной точки предотвращает люфт
- Точка контакта имеет твердосплавный наконечник для обеспечения высокой точности и долговечности
- Хрусталь не имеет бликов и покрыт устойчивым к царапинам покрытием
- Поставляется во встроенном пластиковом футляре
Характеристики
Модель | Примечание | Диап. изм-й, мм | Цена деления, мм | Шкала | Измер. усилие, Н | Твердосплав. измер. рычаг Ø2 мм, модель | L1, мм | L2, мм | Масса, г |
513-455-10E | Базовый набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 18.7 | 15.2 | 46 |
513-454-10E | Базовый набор | 0.8 | 0.01 | 0 - 40 - 0 | 0.01 - 0.3 | 103006 | 20.9 | 17.4 | 46 |
513-455-10T | Полный набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 18.7 | 15.2 | 46 |
513-454-10T | Полный набор | 0.8 | 0.01 | 0 - 40 - 0 | 0.01 - 0.3 | 103006 | 20.9 | 17.4 | 46 |
513-455-10A | Базовый набор | 0.2 | 0.002 | 0 - 100 - 0 | 0.01 - 0.3 | 103011 | 18.7 | 15.2 | 46 |
513-454-10A | Базовый набор | 0.8 | 0.01 | 0 - 40 - 0 | 0.01 - 0.3 | 103006 | 20.9 | 17.4 | 46 |
513-456-10E | Базовый набор | 0.5 | 0.01 | 0 - 100 - 0 | 0.01 - 0.3 | 137557 | 22.2 | 18.7 | 46 |
Комплектация
- Индикатор
- Руководство по эксплуатации
- Индивидуальная упаковка
