Описание и характеристики
Описание

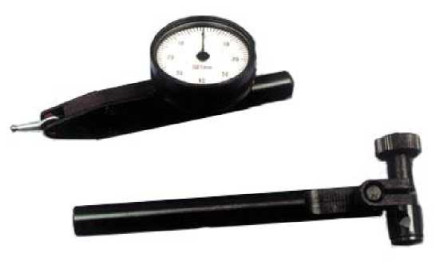

Индикатор рычажно-зубчатый КировИнструмент с ценой деления 0,01 мм ИРБ, ИРТ. Предназначены для абсолютных и относительных измерений линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей
Шкала индикатора типа ИРБ размещена параллельно оси измерительного рычага в среднем положении и перпендикулярно к плоскости его поворота.

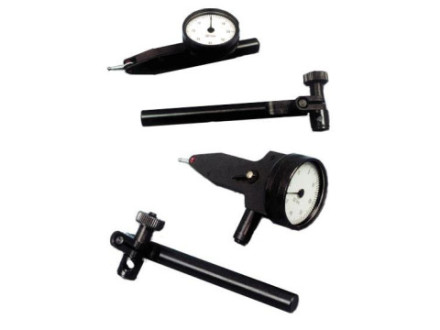

Типа ИРТ - перпендикулярно оси измерительного рычага в среднем положении. Наличие поворотного измерительного рычага, малые габариты и незначительное измерительное усилие позволяют использовать прибор в труднодоступных местах, а также в случаях, требующих малого измерительного усилия. Индикатор укомплектован державкой для удобства измерения в труднодоступных местах, переходной втулкой с наружным диаметром 8 мм для крепления в стойках и штативах.
Пример условного обозначения индикатора рычажно-зубчатого бокового типа ИРБ - Индикатор ИРБ ГОСТ 5584-75.
Характеристики
| Модификация | Цена деления, мм | Диапазон измерений по шкале, мм не менее | Наибольшая разность погрешностей, мм | Нормативный документ | Масса, кг | |
| На любом участке шкалы в пределах 0,1 мм | На любом участке шкалы более 0,1 мм | |||||
| ИРБ | 0,01 | 0,8 | 0,004 | 0,01 | ГОСТ 5584-75 | 0,052 |
| ИРТ | 0,054 | |||||
Комплектация
- Индикатор рычажно-зубчатый ИРБ/ИРТ
- Паспорт
- Индивидуальная упаковка
