Описание и характеристики
Описание
Представляем серию одноканальных импульсных источников питания постоянного тока (ИП) под торговой маркой АКИП™ с диапазоном выходной мощности 150 Вт - 300 Вт, интерфейсом USB для ДУ и программирования, а также поддержкой многодиапазонной вольтамперной характеристикой (ВАХ). Новинки (рис. 1) имеют один канал для регулировки Uвых/ Iвых, а также дополнительный (нерегулируемый) выход: 5 В/ 1 А для питания USB устройств.
В серии 6 моделей: АКИП-1160/1, АКИП-1160/1, АКИП-1160/1, АКИП-1160/4, АКИП-1160/5, АКИП-1160/6 предназначенных для формирования выходного постоянного напряжения и тока с широкими пределами регулировки при использовании в лабораторных и промышленных условиях с целью тестирования питаемых устройств (ПУ).
Новинки имеют заданную область выходной мощности (Pвых), и в отличие от источника с прямоугольной ВАХ, такая форма имеет гибкие рабочие зоны дополнительных номиналов выходного напряжения и тока (рис. 2). Надежность и простота аппаратной реализации в сочетании с функциональностью ВАХ с фиксированной Pвых обеспечивают гибкость в выдаче на выходе большего уровня напряжения (от 30 В до 60 В) или тока нагрузки (от 5 А до 10 А) при номинальной мощности.

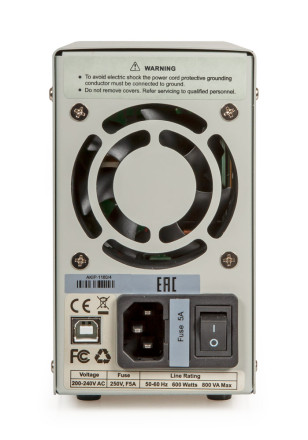

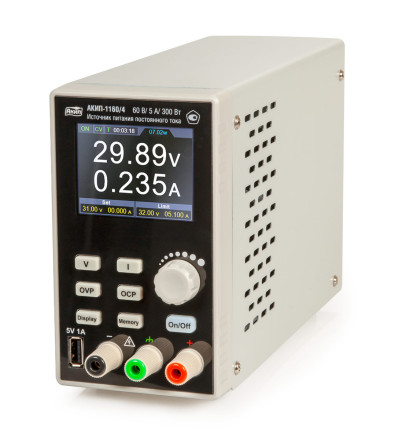

Источники питания выполнены в виде компактного моноблока со съемным сетевым шнуром питания. Ширина корпуса всего 8 см, высота источника 14 см. На передней панели расположены регуляторы выходных напряжения и тока, относительно большой цветной ЖКИ (отображение численных значений тока/ напряжения/ мощности), символы и индикаторы режима стабилизации – тока и напряжения (CC/ CV), кнопка включения, гнезда выходного напряжения и заземления. На задней панели находятся клавиша включения питания, разъем для подключения сетевого шнура питания, держатель предохранителя и интерфейс USB для ДУ.
ПРЕИМУЩЕСТВА ИСТОЧНИКА ПИТАНИЯ АКИП-1160/1
- Высокая точность – импульсный источник питания постоянного тока оборудован встроенными средствами для измерения силы тока и напряжения на выходе и обеспечивает задание выходных параметров с разрешением 1 мА и 10 мВ соответственно, благодаря чему подходит для прецизионных приложений
- Наглядность – в процессе работы на дисплей одновременно выводятся численные показания величины выдаваемого напряжения, силы тока и мощности, а также дополнительные информация об установленных настройках; при нажатии клавиши DISPLAY экран переводится в режим отображения графика изменения выходных параметров в реальном времени
- Безопасность – настраиваемая защита O.V.P и O.C.P обеспечивает автоматическое отключение контуров питания при перегрузках по напряжению и току соответственно, не допуская повреждения питаемых устройств
Характеристики
| Количество каналов | 1 |
|---|---|
| Выходное напряжение | 30 В |
| Выходной ток | 5 А |
| Максимальная выходная мощность | 150 Вт |
| Стабильность напряжения | ≤ 20 мВ |
| Стабильность тока | ≤ 20 мА |
| Пульсация напряжения | ≤ 3 мВ |
| Пульсация тока | ≤ 30 мА |
| Интерфейс | USB (команды SCPI) |
| Питание | 200-240 В |
| Температура работы | от 0° до +40°С |
| Температура хранения | от -20° до +70°С |
| Габаритные размеры | 82 x 142 x 226 мм |
| Вес | 1,5 кг |
Комплектация
- Источник питания
- Шнур питания
- Предохранитель
- Тестовые провода
- Кабель USB
- Руководство по эксплуатации
- Индивидуальная упаковка
