Описание и характеристики
Описание

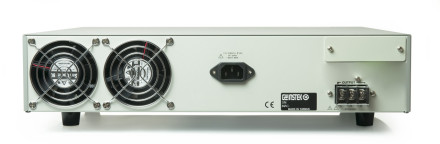

Источник питания GW Instek APS-77100 (APS-710) используется для организации питания электрических и электронных приборов, работающих от переменного тока. Применяется специалистами, которые занимаются тестированием и разработкой РЭА. ИП стабилизирует параметры исходящего сигнала и позволяет регулировать их с высокой точностью.
Модель источника питания с опцией APS-710 имеет большое количество дополнительных возможностей. С помощью прибора можно воспроизводить сигналы произвольной формы, что дает возможность провести тестирование режимов функционирования радиоэлектронной аппаратуры от разных электросетей.
Предусмотрена память на 10 различных программ, каждая из которых состоит из 50 ячеек по 9 этапов в каждой. Возможно выполнение запрограммированных последовательностей с циклами и паузами. Это дает возможность полностью автоматизировать процесс измерений и облегчить работу специалистов.
Прибор работает в программируемом режиме. Возможна установка верхних и нижних пределов напряжения для проведения допускового контроля на производствах, где выпускается электронная и радиоэлектронная аппаратура. Источник питания GW Instek APS-77100 (APS-710) отображает результаты каждого теста в отдельности и выдает конечный результат тестирования.
Источник питания служит для подачи переменного тока для приборов, работающих от однофазной сети. Общая выходная мощность ИП составляет 1000 Вт. Максимальное напряжение составляет 310 В, сила тока до 8,4 А. Возможна регулировка напряжения и частоты тока с шагом по 0,1 В или 0,1 Гц.
ПРЕИМУЩЕСТВА ИСТОЧНИКА ПИТАНИЯ GW INSTEK APS-77100
- Выполнен в унифицированном корпусе с возможностью установки в 19-дюймовую стойку
- Для подключения аппаратуры используется универсальный трехконтактный вывод
- ИП имеет защиту от перегрузки по току и напряжению
- Предусмотрена защита от поломки из-за перегрева внутренних компонентов
Характеристики
| Количество каналов | 1 |
|---|---|
| Выходное напряжение | 310 В |
| Выходной ток | 8,4 А |
| Максимальная выходная мощность | 1000 Вт |
| Стабильность напряжения | ≤0,1% |
| Стабильность тока | ≤0,5% |
| Пульсация напряжения | нет данных |
| Пульсация тока | нет данных |
| Интерфейс | LAN |
| Питание | 115/220 В |
| Температура работы | от -10° до +40°С |
| Температура хранения | от -10° до +60°С |
| Габаритные размеры | 430 х 88 х 560 мм |
| Вес | 38 кг |
Комплектация
- Источник питания APS-77100
- Опция APS-710 (встроено)
- Шнур питания
- Руководство по эксплуатации
- Индивидуальная упаковка
