Описание и характеристики
Описание

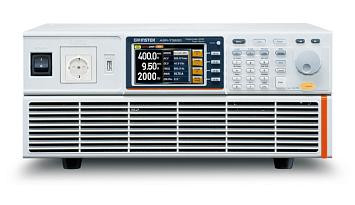

Источники питания переменного и постоянного тока ASR-73200 обеспечивают три режима формирования Uвых (АС, DC, АС+DC),
развивают номинальную выходную мощность, как в режиме напряжения переменного тока (AC), так при выдаче постоянного напряжения (DC) на питаемое устройство.
Максимальное значение выходного постоянного напряжения до ±570 В, переменное Uвых напряжение до ~400 Вскз (частота 40…999,9 Гц).
Серия ASR-73000 представляет собой источник питания переменного и постоянного тока с высокой скоростью нарастания и спада напряжения постоянного тока (≦100 мкс).
ASR-73000 идеально подходит для разработки бортовых зарядных устройств, серверных блоков питания, светодиодных модулей, двигателей переменного тока, вентиляторов переменного тока, ИБП и различных электронных компонентов, а также для тестирования автомобильного электрооборудования и бытовой техники.
ДОСТУПНЫЕ РЕЖИМЫ
Режим выходной мощности переменного тока (режим AC-INT)
Режим выходной мощности постоянного тока (режим DC-INT)
Режим выходной мощности переменного/постоянного тока (режим AC+DC-INT)
Режим внешнего источника сигнала переменного тока (режим AC-EXT)
Режим внешнего источника сигнала переменного/постоянного тока (режим AC+DC-EXT)
Режим наложения внешнего сигнала переменного тока (режим AC-ADD)
Режим наложения внешнего сигнала AC/DC (режим AC+DC-ADD)
Режим синхронизации внешнего сигнала переменного тока (режим AC-SYNC)
Режим синхронизации внешнего сигнала AC/DC (режим AC+DC-SYNC)
Внешнее управление напряжением постоянного тока в режиме выхода переменного тока (AC-VCA)
Характеристики
| Тип прибора | источник питания переменного и постоянного тока |
| Максимальное напряжение (Вскз) | 400 |
| Максимальный ток (Аскз) | 20 |
| Максимальная мощность (ВА, Вт) | 2000 |
| Возможность программирования | Да |
| ДУ (интерфейс) | USB, LAN, RS-232, GPIB, вход внеш. аналогового управления (Ext I/O) |
| 19” форм фактор | да (адаптер GRA-442-E для монтажа в 19” стойку) |
| Особенности | Источник переменного (1ф) и постоянного тока. Широкий диапазон установки выходных параметров (напряжение, частота, ток, нач. фазовый угол при Вкл/ Выкл). Дискретная установка выходных параметров с шагом от 0,01 В/ 0,01 А. Макс. U вых постоянное/DC до ±570 В, частота переменного напряжения 40…999,9 Гц. Низкий коэффициент гармоник (≤0,5%). Одновременная индикация - напряжение, ток, мощность (активная, реактивная, полная –P/S/Q), коэф. мощности (Pf), пик фактор (Сf), гармоники напряжения и тока (до 40-й). Форма Uвых-синусоидальная, прямоугольная, треугольная, напряжение произвольной формы (Arb/СПФ) и постоянное напряжение. Произвольная форма - свипирование (нарастание/ спад с заданной крутизной), изменение коэф. амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения (встроенные профили тестов согласно норм ISO-16750-2. Редактирование Uвых и запись 16 сигналов произвольной формы (Arb) - 8 типов синуса, 4 типа треугольной формы, 4 типа прямоугольной формы (длина 4096 точек). Широкое меню синхронизации (9 видов) - внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync). Запись в память 10 профилей настроек (ячейки М0…М9). Выход на передней (евророзетка) и задней панели (клеммы). ПО для моделирования формы, создания импульсов, провалов напряжения и других нарушений в сети электропитания. Питание удаленной нагрузки (remote sensing). Цветной ЖКИ (TFT), диагональ 11 см |
| Опции | внешний контроллер для объединения 3-х источников с целью формирования 3Ф системы электропитания (ASR-002) |
| Масса (кг) | 25 |
Комплектация
- Источник питания ASR-73200
- Крышка входного терминала
- Крышка выходных клемм
- Кабель USB (GTL-246)
- Панель для монтажа в стойку GRA-442-E
- Руководство по эксплуатации
- Индивидуальная упаковка
