Описание и характеристики
Описание
Источник питания GW Instek GPD-72303S имеет два независимых канала, на каждом из которых можно регулировать силу исходящего тока и напряжение с шагом установки 1 мА и 1 мВ соответственно.

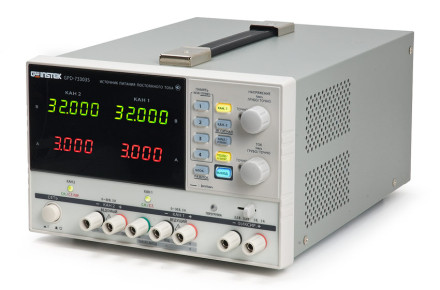

Управлять работой прибора можно с помощью регуляторов и кнопок на передней панели. Интуитивно понятный интерфейс позволяет быстро освоить управление устройством. Предусмотрена возможность плавной и грубой регулировок параметров для различных режимов работы. Источник питания сигнализирует о возникновении нештатных ситуаций звуковым сигналом, что позволяет специалисту вовремя отключить потребителей и избежать поломки оборудования.
Настройки сохраняются в памяти, рассчитанной на 4 ячейки, для последующей быстрой активации. Кнопки блокируются во избежание их случайного нажатия и изменения режимов во время работы. Входы отключаются в процессе регулировки для защиты подключенной аппаратуры от поломки в результате перегрузки.
Данные вольтметра и амперметра для каждого из каналов одновременно отображаются на дисплее на передней панели, что позволяет избежать использования электроизмерительных устройств. Кроме того, предусмотрена индикация активных режимов работы для удобной настройки источника питания GW Instek GPD-72303S.

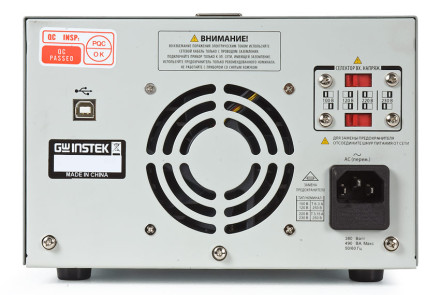

В корпус встроена активная система охлаждения. Вентилятор обеспечивает нужный воздухообмен и предотвращает поломку ИП из-за перегрева внутренних компонентов. Особая форма лопастей вентилятора способствует снижению уровня шума при использовании прибора.
ПРЕИМУЩЕСТВА ИСТОЧНИКА ПИТАНИЯ GW INSTEK GPD-72303S
- Два канала для подключения с возможностью параллельного и последовательного соединений
- Максимальное напряжение на канал - 30 В, сила тока 3 А
- Порт USB для подключения устройств внешнего управления
- Защита от перегрузок и неправильной коммутации контактов постоянного тока
Характеристики
| Характеристики | Параметры | Значения |
|---|---|---|
| Диапазоны тока и напряжения | Диапазоны | 0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
| Разрешение (U/I) | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Стабилизация напряжения | Нестабильность | ? 0,01% + 3 мВ при изменении напряжения питания ? 0,01% + 3 мВ (? 3 А), ? 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
| Уровень пульсаций | ? 1 мВср.кв. в диапазоне 5 Гц … 1 МГц | |
| Время установления | ? 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| Температурный коэффициент | ? 300 x 10-6 | |
| Стабилизация тока | Нестабильность | ? 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
| Уровень пульсаций | ? 3 мАср.кв. | |
| Автотрекинг | Погрешность парал. соединение | ? 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ? 3А, ? 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
| Погрешность послед. соединения | ? 0,01 % + 5 мВ при изменении напряжения питания ? 300 мВ при изменении тока нагрузки |
|
| Погрешность трекинга | ? (0,5 % + 10 мВ) от показаний ведущего источника | |
| Индикатор | Формат индикации | Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
| Дискретность индикации | 1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
| Погрешность измерения регулируемых выходов | Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
| Количество индикаторов | 4 (2 вольтметра, 2 амперметра) | |
| Фиксированный выход | Выходные параметры | Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
| Нестабильность | 5 мВ при изменении напряжения питания 15 мВ при изменении тока нагрузки |
|
| Уровень пульсаций | 2мВср.кв. | |
| Изоляция | Корпус - выход | 20 МОм (500 В) |
| Корпус - сеть | 30 МОм (500 В) | |
| Общие данные | Напряжение питания | 100 В/120 В/220 В/240 В±10%, 50/60Гц |
| Габаритные размеры | 210?130?265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
Комплектация
- Многоканальный линейный источник постоянного тока GPD-72303S
- Шнур питания
- Измерительный провод под зажим GTL-104 - 2 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
