Описание и характеристики
Описание

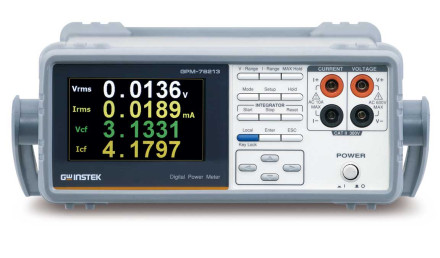

Измеритель электрической мощности GPM-78213 - это инструмент для оценки энергопотребления различных приборов с погрешностью ±0.1% и диапазоном измерения 75 мВт - 12 кВт. Применяется для диагностики промышленных и бытовых электроприборов, а также при проведении научных исследований. Предельное значение для тока - 20А, для напряжения - 600В.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ GPM-78213
- Изолированные аналоговые входы
- Терминалы для замеров напрямую на задней панели
- True RMS значения
- 19 различных измерений включая частоту, крест-фактор и сдвиг фаз
- Исследования по стандарту IEC 62301
- Шаг измерения по мощности - 1 мкВт
- Анализ гармонических искажений
- ЖК дисплей диагональю 4”, по 5 цифр на каждый показатель
- Тестовые провода в комплекте
Дисплей устройства может работать в двух режимах: стандартном и упрощенном. В первом случае на экране крупным шрифтом отобразятся 2 важнейших параметра - сила тока и напряжение. При этом более мелкими цифрами будут отражены 6 дополнительных значений для полноты наблюдений. В упрощенном режиме будут доступны только данные, напрямую связанные с мощностью: Vrms, Irms, P и PF.
GW Instek GPM-78213 поддерживает функцию интегральных вычислений для расчета тока и напряжения по времени, а также средней мощности тестируемого объекта.
Если в процессе исследований необходимо быстро переподключать электроприборы или же нет возможности для врезки в их силовые провода, то производитель рекомендует использовать прибор в паре с тестовой приставкой GPM-001.
Ваттметр подключается к ПК посредством USB, интерфейса RS-232 или LAN-кабеля. При этом становится доступными такие функции, как дистанционное управление, документация данных, в т.ч. с составлением графиков и диаграмм. К одному ПК можно подсоединить несколько измерителей электрической мощности. Драйвера и ПО для работы доступны для бесплатной загрузке на сайте производителя.
Характеристики
| Параметр | Значения |
|---|---|
| НАПРЯЖЕНИЕ | |
| Предел измерения | 15 / 30 / 60 / 150 /300 / 600 В, при Cf =3 7,5 / 15 /30 /75 /150 / 300 В при Cf =6 |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Входной импеданс | ≥ 2,4 МОм |
| Максимальное входное напряжение | 700 Вср.кв. |
| Коэффициент трансформации | 1 … 9999,999 |
| Погрешность измерения | ± (0,1%U ± 0,1%Uк), Uк = 5 / 10 / 20 / 40 / 80 / 160 / 320 / 640 В |
| ТОК | |
| Предел измерения | 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при Cf =3 2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при Cf =6 |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Входной импеданс | 5 мОм (для диапазона 5 мА-200 мА/ 500 мОм для 0,5-20А |
| Максимальный допустимый входной ток | 25 Аср.кв. |
| Коэффициент трансформации | 1 … 9999,999 |
| Погрешность измерения | ± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения |
| АКТИВНАЯ МОЩНОСТЬ (Р) в сети переменного (AC) и постоянного тока (DC) | |
| Диапазон | 75 мВт … 12.000 Вт |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) |
| Погрешность измерения (AC/ синусоидальный сигнал) | ± (0.1%Ризм. ± 0.1%Рк) для f =45…66 Гц; ± (0.1%Ризм. ± 0.3%Рк) для f =66 Гц …1 кГц |
| Погреш. измерения (DC/ постоянный ток) | ± (0.2%Ризм. ± 0.2%Рк) |
| КОЭФФИЦИЕНТ МОЩНОСТИ (PF) | |
| Диапазон | 0,0001 … 1,0000 |
| Алгоритм вычисления | Мощность активная (Вт)/ Мощность реактивная (ВхА) = Pf |
| ИЗМЕРЕНИЕ ЧАСТОТЫ (HZ) | |
| Диапазон | 30Гц … 499,99 Гц (фильтр НЧ Вкл.) 30Гц … 10.000 Гц (фильтр НЧ Выкл.) |
| Погрешность измерения | ± 0.06%Fизм. |
| ДИСПЛЕЙ | |
| Диапазон синхрониз. частоты | 45 Гц … 6,000 Гц |
| Усреднение | 1, 2, 4 , 8, 16, 32, 64 |
| Формат отображения | 8 параметров (стандартно)/ 4 параметра (упрощенно) |
| Разрядность цифровой Шкалы | 5 разрядов |
| Коэффициент трансформации | 1 ~ 9999 (при использовании внешних трансформаторов U/ I) |
| ИНТЕГРИРОВАННЫЕ ИЗМЕРЕНИЯ (U/ I/ P) | |
| Диапазон значений вр. интеграции | 0ч 0м 0с …9999ч 59м |
| Погрешность | См. значения при измерении U/ I + 0, 1%Изм |
| ОБЩИЕ ДАННЫЕ | |
| Интерфейс | RS-232, USB, LAN; исполнение с опцией GPIB (заводская установка) - GPM-78213 (GPIB) |
| Дисплей | Цветной графический ЖК дисплей, диагональ 10 см |
| Минимальный входной уровень | 10% от предела измерения |
| Скорость измерения | 2 изм./сек. |
| Индикация перегрузки | “O.L” |
| Напряжение питания | 100 – 240 В, 50/60 Гц |
| Габаритные размеры | 270 х110 х350 мм |
| Масса | 2,9 кг |
Комплектация
- Измеритель электрической мощности GPM-78213
- Измерительные провода GTL-209
- Шнур питания
- CD-диск (USB драйвера)
- Руководство по эксплуатации
- Индивидуальная упаковка
