Описание и характеристики
Описание
Аппаратные улучшения включают в себя появление 2-х дополнительных каналов с коннекторами BNC для подключения внешних преобразователей тока (EXT1/ EXT2). Диапазон рабочих частот в режиме анализа мощности существенно расширен и теперь составляет 0,1 Гц …100 кГц. Благодаря разрядности внутреннего АЦП 16 бит и частоте дискретизации 300 кГц новинка обеспечивает возможность отображения на экране графиков измеряемых параметров (кривые напряжения/ тока/ мощности). В этой функции реализован режим типичного осциллографа с разверткой в диапазоне от 25 мкс/дел до 1с/дел.
Для связи с ПК для программирования измеритель имеет на борту полный набор интерфейсов в стандартной комплектации: RS-232C/ USB device/host (виртуальный COM)/ LAN/ GPIB. В качестве индикатора использован графический цветной ЖК-дисплей (TFT, диагональ 12,7см) с 5-разрядной цифровой шкалой.

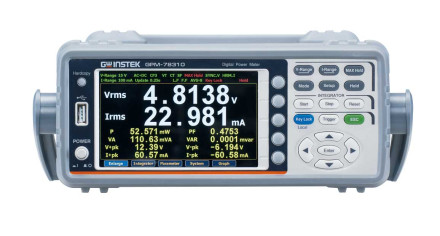

ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ GW INSTEK GPM-78310
- Рабочий диапазон частот U/I: 0,1 Гц…100 кГц (соответствие МЭК/ IEC 62301)
- Диапазон измерений: до 600 В/ до 20А (макс. разрешение 0,1 мкА/ 1 мкВ/ 0,1 мкВт)
- Два формата индикации: Обычный (10 параметров)/ Упрощенный (4 параметра)
- Измерения U/I с CF =3 (КА), а также сигналов искаженной формы с CF =6/ 6A
- Функция интегрирования по времени (W-h/ энергия A-h/ эл. ёмкость)
- Измерения гармоник (до 50-й) и гармонических искажений (THD%)
- Поддержка измерений с трансформаторами тока и напряжения: Ктр 1..9999 (СT/ PT ratio)
- Проходная тестовая площадка GPM-001 (опция)
- Вариант исполнения с доп. цифровым интерфейсом «I/O+DA4» (только заводская установка)
Характеристики
| Параметр | Значения |
|---|---|
| Число каналов | 1 |
| Виды измерений | AC, DC, AC+DC, U-mean |
| Базовая погрешность (%) | 0,1 |
| Напряжение (ACV/ DCV) | 600 Вскз |
| Макс. разрешение | 1 мкВ |
| Ток (ACA/ DCA) | 20 Аскз |
| Макс. разрешение | 0,1 мкА |
| Мощность (Вт, ВА, ВАР) | 12 кВт |
| Макс. разрешение | 0,1 мкВт |
| Частота | 0,1 Гц … 100 кГц |
| Частота дискретизации | 300 кГц |
| Разрядность индикатора | 5, 5, 5 (I/ U/ P) |
Комплектация
- Измеритель электрической мощности GPM-78310
- Измерительный провод GTL-209
- Измерительный провод GTL-212
- Шнур питания
- Руководство по эксплуатации
- Индивидуальная упаковка
