Описание и характеристики
Описание

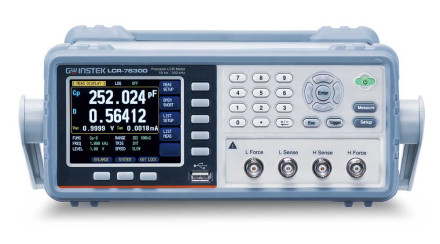

Измеритель RLC, анализатор иммитанса GW Instek LCR-76020 предназначен для измерения 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности и фазового сдвига.
Устройство обеспечивает возможность проведения измерений в последовательной или параллельной схеме замещения. Прибор способен автоматически выбирать пределы измерений, самостоятельно вычислять абсолютные и относительные отклонения, усреднять полученные результаты, сортировать значения по установленному допуску и выполнять ряд других функций.
Высокоточные анализаторы импеданса LCR-76000 серии с широким набором режимов и функций являются оптимальным выбором СИ для измерений на каждом из этапов тестирования пассивных компонентов при оснащении подразделений R&D (НИОКР), в отделах производственных испытаний, службах входного контроля (IQC), научных лабораториях и др.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ GW INSTEK LCR-76020
- Плавная установка частоты тест-сигнала в полном диапазоне
- Функция двухрежимной калибровки/zeroing: full range/spot
- Увеличенное быстродействие анализаторов (до 25 мс/Fast)
- Одновременное отображение на экране 4-х (!) параметров
- Измерение сопротивления на постоянном токе (DCR)
- Автотест параметра по 10 точкам (измерения в режиме качания по списку)
- Большой графический информативный дисплей
- Построение графика параметра: до 1.000 точек (на экране внешнего ПК)
Характеристики
| Измеряемые параметры | комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг |
|---|---|
| Погрешность | 0,05% |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 0,01 нФ |
| Электрическая емкость (до) | 10 Ф |
| Разрешение (C) | 0,01 нФ |
| Индуктивность (от) | 0,01 мГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 0,01 мГн |
| Частота тест сигнала | 10 Гц – 20 кГц |
| Диапазон частот | Не фиксированный |
| Особенности | Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. | Интерфейс |
| Уровень тест сигнала | 10 мВ – 2 В, 100 мкА – 20 мА |
Комплектация
- Измеритель LCR
- Шнур питания
- Измерительный щуп LCR-06B
- Руководство по эксплуатации
- Индивидуальная упаковка
