Описание

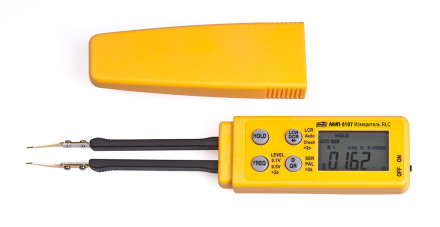

Измеритель RLC для SMD-компонентов АКИП-6107 – это прибор, выполненный по типу пинцета (компактной формы), удобный в управлении. Работать с помощью этого оборудования можно одной рукой. Данный прибор необходим для проведения диагностики и ремонта радиоэлектронных компонентов (резистор, конденсатор, диоды, светодиоды, тиристор). Также с его помощью специалисты проводят ремонт сложных плат. Прибор идёт с встроенным в нём мультиметром. Это облегчает и ускоряет во времени процесс работы.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА АКИП-6107
- Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers)
- Измерение индуктивности (L), тангенса угла потерь (D), добротности (Q), сопротивления (R, DCR), ёмкости (C), испытание p-n переходов
- Макс. индикация: 6000
- Скорость измерения: 2 изм./сек
- Возможность измерения электролитических конденсаторов
- ЖК-дисплей, функция удержания показаний на дисплее (Hold)
- Индикация полярности и превышения пределов измерений
- Функция автовыключения питания, индикатор разряда батареи
- Удобный футляр-чехол, с креплением для переноски и хранения
Характеристики
| Параметр | Значение |
|---|---|
| Измерение RC | |
| Погрешность измерения | плюс-минус 1% (базов.) |
| Скорость измерения | 2 изм./с. |
| Измерение сопротивления (R, RDC) | |
| Диапазон | 60 Ом/ 600 Ом/ 6 кОм/ 60 кОм/ 600 кОм/ 6 МОм/ 20 MОм |
| Максимальное разрешение | 0,1 Ом |
| Измерение емкости (C) | |
| Диапазон | 600 пФ/ 6 нФ/ 60 нФ/ 600 нФ/ 6 мкФ/ 60 мкФ/ 600 мкФ/ 6 мФ |
| Максимальное разрешение | 1 пФ |
| Тест-сигнал | |
| Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, (фиксированная) |
| Уровень тест-сигнала (фиксированный) | 0,1 В; 0,5 В (фиксированный) |
| Проверка P - N переходов | |
| Тестовый ток | 1 мА |
| Напряжение теста | 3 В |
| Погрешность | ± (3% + 3 ед.счета) |
| Прозвонка цепи | |
| Порог срабатывания | менее 30 Ом |
| Время отклика | 500 мс |
| Дисплей | |
| Тип индикатора | ЖК индикатор |
| Отображаемые параметры | Основной экран (R, L, C) |
| Индикатор режимов измерения | |
| Формат индикации | 4 разрада на основном экране (6,000) 3 разряда на дополнительном экране |
| Общие данные | |
| Рабочий зазор | 8 мм |
| Условия эксплуатации | 0°С…40°С и относительная влажность до 70% |
| Напряжение питания | 3 В (2 шт. х литиевые батареи CR2032) |
| Ресурс батарей | 50 ч (непрерывная работа) |
| Авто-отключение | 10 мин. |
| Габаритные размеры | 205 х 40 х 24,5 мм |
| Масса | 101 г (с элементами питания) |
Комплектация
- Измеритель RLC для SMD-компонентов АКИП-6107
- Батарея питания
- Руководство по эксплуатации
- Индивидуальная упаковка
