Описание и характеристики
Описание

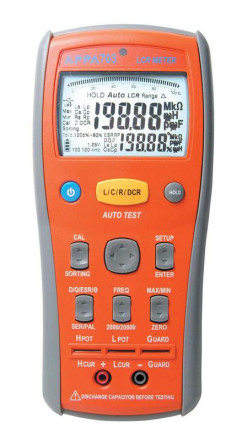

Портативный RLC-измеритель APPA 703 предназначен для измерения сопротивления, емкости, индуктивности, тангенса угла потерь, добротности, сопротивления постоянному току, эквивалентного последовательного сопротивления. Прибор имеет широкий диапазон фиксированных частот тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц.
В измерителе APPA 703 реализована уникальная инновационная технология автоматического выбора режима тестирования, в зависимости от типа подключаемого компонента (радиодетали). Для проведения измерений достаточно включить прибор и подключится к объекту измерений с помощью щупа – всё остальное прибор сделает самостоятельно. Если автоматическое измерение не устраивает, то пользователю предоставляется возможность выбрать необходимую схему замещения или изменить параметры теста: частоту и уровень сигнала. Кроме того, APPA 703 измеряет фазовый сдвиг между напряжением и током (θ).
Среди удобств, стоит отметить функцию автоматического включения/отключения подсветки ЖК-индикатора, в зависимости от условий освещённости, реализованное благодаря встроенному фотоэлементу, что обеспечивает комфортную работу с прибором и позволяет экономить ресурс батарей питания.
Прибор оснащен стандартным оптоизолированным разъёмом USB, который служит для сопряжения с компьютером и передачи записанных данных. Посредством USB порта прибор подключается к источнику питания постоянного напряжения.
Характеристики
Параметр | APPA 700B | APPA 701 | APPA 703 |
Измерение RLC | |||
Сопротивление (Rdc) | 20 Ом...200 МОм; Разрешение: 0,001 Ом | Диапазон: 0,01 Ом...20 МОм; Разрешение: 0,001 Ом | |
Емкость (C) | 2 нФ...20 мФ; Разрешение: 0,1 пФ | Диапазон: 20 пФ...20 мФ; Разрешение: 0,001 пФ | |
Добротность (Q) | Диапазон: 2,000...2000; Разрешение: 0,001 | Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн | |
Тангенс угла потерь (D) | Диапазон: 2,000...2000; Разрешение: 0,001 | Диапазон: 0,000...999; Разрешение: 0,001 | |
Индуктивность (L) | 2 мГн...20 кГн; Разрешение: 0,1 мГн | Диапазон:20 мкГн...2000 Гн; Разрешение: 0,001 мкГн | |
Фазового сдвига (θ) | Диапазон: -90 ° ... +90 °; Разрешение: 1 ° | - | Диапазон: -90 ° ... +90 °; Разрешение: 1 ° |
Погрешность измерения | Базовая ± 0,2% | ||
Скорость измерения | 1,25 измерений/сек | ||
Схема измерения | Параллельная / последовательная | ||
Тест сигнал | |||
Частоты тест-сигнала (Фиксированные) | 100 Гц, 120 Гц, 1 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
Уровень тест-сигнала (Фиксированный) | 600 мВскз | ||
Дополнительные функции | |||
Режим индикации измерений | Абсолютное значение, ∆ -измерение, Max/Min (APPA 703) | ||
Режим сортировки | 10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%, 10%, 20%, (+80%/-20%)) | ||
Интерфейс для связи с ПК | USB (оптоизолированный) | ||
Дисплей | |||
Тип индикатора | 1ЖК индикатор: основной экран (R, L, C), дополнительный экран (Q, D, θ , ESR), индикатор параметров режима измерения | ||
Формат индикации | 5 разрядов на основном экране (20.000) | ||
Общие данные | |||
Условия эксплуатации | 0 ° С... 50 ° С и относительная влажность до 80% | ||
Напряжение питания | АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220В/50Гц через адаптер (APPA 703) | ||
Автоотключение | 10 минут | ||
Габаритные размеры | 95 × 207 × 52 мм | ||
Масса | 0.63 кг | ||
Комплектация
- Измеритель RLC АРРА 703
- Защитный чехол с подставкой
- Измерительные провода TL-70 - 2 шт.
- Короткозамыкатель
- Измерительный щуп
- Сетевой адаптер
- Кабель USB
- CD с программным обеспечением
- Источник питания (АА) - 4 шт.
- Магнитный держатель
- Руководство по эксплуатации
- Индивидуальная упаковка
