Описание и характеристики
Описание

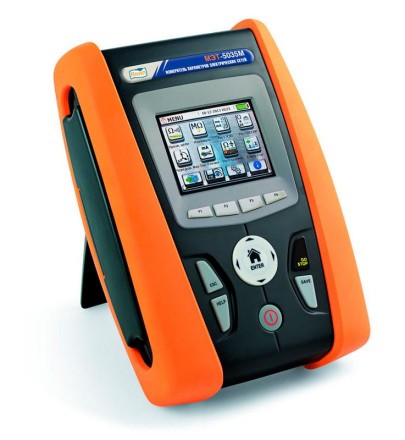

Измеритель параметров электрических сетей AКИП МЭТ-5035M — это надежный и универсальный инструмент, который способен значительно упростить работу с электрическими системами. Многофункциональность, высокая точность измерений и безопасность использования делают его незаменимым помощником для специалистов в области электроэнергетики. С помощью данного прибора можно не только эффективно контролировать параметры сети, но и обеспечивать безопасность эксплуатации электроустановок.
Оборудование подходит для работы с как 1-фазными, так и 3-фазными системами энергоснабжения. Это позволяет использовать его в различных условиях, от промышленных предприятий до жилых помещений. Прибор может выполнять проверки и обслуживание электроустановок, что делает его незаменимым в арсенале электриков и техников.
Одной из ключевых функций измерителя параметров электробезопасности является возможность определения напряжения и частоты тока. Это позволяет специалистам не только контролировать параметры сети, но и проводить анализ ее состояния. Он также может проверять целостность защитных проводников, измеряя ток свыше 200 миллиампер, что является важным аспектом для обеспечения безопасности электрических установок.
Эта модель предоставляет возможность оценить параметры устройств защитного отключения (УЗО). С ее помощью можно измерить время отключения, ток отключения и напряжение прикосновения, а также определить полное сопротивление цепи без отключения УЗО. Это значительно упрощает процесс диагностики и позволяет быстро выявлять проблемы в системе.
AКИП МЭТ-5035M также способен измерять полное сопротивление цепей “Ф-Ф”, “Ф-Н” и петель “Ф-З”. Эта функция позволяет прогнозировать ожидаемый ток короткого замыкания, что является важным элементом для разработки мер по защите электроустановок.
С помощью устройства можно не только измерять параметры сети, но и проверить правильность подключения и порядок чередования фаз. Эта функция значительно упрощает процесс монтажа и обслуживания электрооборудования, делая его более безопасным и эффективным.
Прибор оснащен функцией компенсации сопротивления измерительных проводов, что позволяет получать более точные результаты измерений. Это особенно важно в условиях, когда каждая деталь имеет значение.
Корпус выполнен с двойной изоляцией, что соответствует классу защиты 2. Это обеспечивает безопасность использования прибора в различных условиях, минимизируя риски, связанные с электрическим током.
Измеритель оснащен интерфейсом USB с оптическим выходом, что позволяет легко передавать данные на компьютер для дальнейшего анализа. Это делает процесс работы более удобным и эффективным.
Купить измеритель параметров электробезопасности АКИП МЭТ-5035М, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ПАРАМЕТРОВ ЭЛЕКТРОБЕЗОПАСНОСТИ АКИП МЭТ-5035M
- Измерение параметров в 3- и 1-фазных энергосистемах
- Проверка целостности защитных проводников заземления и зануления (током > 200 мА)
- Измерение (RMS) напряжения и частоты напряжения
- Измерение параметров УЗО (АС, А, В, стандартного и селективного типа, для TT/ TN/ IT заземления): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
- Измерение сопротивления изоляции до 2 ГОм, заземления и проводимости грунта (2 пр, 3 пр и 4 пр методом)
- Измерение тока утечки (опция)
- Определение правильности подключения и порядка чередования фаз (индикация)
- Компенсация сопротивления измерительных проводов (до 5 Ом)
- Исполнение с двойной изоляцией корпуса (класс 2)
- Интерфейс USB с оптическим выходом и Wi-Fi для подключения к ПЭВМ, смартфону или принтеру
- Внутренняя память (999 тестов), маркерные измерения
Характеристики
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения | |||||||
| Измерение целостности защитных проводников | |||||||
| Тестовое напряжение | 4…12 В, постоянное (без нагрузки) | ||||||
| Тестовый ток | > 200 мА, постоянный (сопротивление ≤ 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА | ||||||
| Тестовый ток | 0,01…19,99 Ом | 20,0…99,9 Ом | |||||
| Разрешение | 0,01 Ом | 0,1 Ом | |||||
| Погрешность измерения | ± (5,0 % + 3 едениц счета) | ||||||
| Измерение сопротивления изоляции | |||||||
| Тестовое напряжение (постоянное) | 50 В | 100 В | 250 В | 500 В | 1000 В | ||
| Диапазон измерений (МОм) | |||||||
| Предел 1 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | 0,01-9,99 | ||
| Предел 2 | 10,0-49,9 | 10,0-99,9 | 10,0-99,9 | 10,0-199,9 | 10,0-199,9 | ||
| Предел 3 | 50,0-99,9 | 100,0-199,9 | 100-499 | 200-499 | 200-999 | ||
| Предел 4 | - | - | - | 500-999 | 1000-1999 | ||
| Разрешение (Ом) | 0,01...0,1 | 0,01...0,1 | 0,01...1,0 | 0,01...1,0 | 0,01...1,0 | ||
| Погрешность измерения | ± (2,0 % + 2 едениц счета) | на пределе 1-2 (50/100/250В) | |||||
| на пределе 1-3 (500/1000 В) | |||||||
| ± (5,0 % + 2 едениц счета) | на пределе 3 (50/100/250В) | ||||||
| на пределе 4 (500/1000 В) | |||||||
| Измерение времени отключения и дифференциального тока отключения (IΔN) УЗО | |||||||
| Тестовый ток (Iтест) | 10/30/100/300/500/650/1000 мА | ||||||
| Типы тестируемых УЗО | АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа | ||||||
| Режимы тестирования УЗО | (½, 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp) | ||||||
| Время отключения, мс | 1…999 для (½, 1) х Iтест 1…200 (G-типа) и 1…250 ( S-типа) для 2 х Iтест 1…50 (G-типа) и 1…150 ( S-типа) для 5 х Iтест 1…310 (G-типа) в режиме Ramp |
||||||
| Задержка отключения, мс | 1…999 для (½, 1) х Iтест | ||||||
| Разрешение | 1 мс | ||||||
| Погрешность измерения | ± (2 % + 2 ед. счета) | ||||||
| Макс. знач. тока отключения | 650 мА | ||||||
| Диапазон срабатывания УЗО (АС-, А-типа) | (0,3…1,1) х IΔN мА | ||||||
| Разрешение | ≤ (0,1 х IΔN) мА | ||||||
| Погрешность измерения | 0… 5,0% х IΔN | ||||||
| Измерение напряжения прикосновения (Uп) | |||||||
| Предел измерений (Uп lim) | 25, 50 В | ||||||
| Диапазон измерений | 0… 2 х Uп lim В | ||||||
| Разрешение | 0,1 В | ||||||
| Погрешность измерения | 0…(5,0 % + 3 едениц счета) | ||||||
| Измерение полного сопротивления заземления (без отключения УЗО) | |||||||
| глухозаземленная нейтраль | изолированная нейтраль | ||||||
| Диапазон измерений, Ом | 0,01-9,99 10,0-199,9 200-1999 | 1…1999 | |||||
| Разрешение | 0,01 Ом 0,1 Ом 1 Ом | 1 Ом | |||||
| Погрешность измерения | 0…(5,0 % + 0,1 / 1 / 3 Ом) | 0…(5,0 % + 3 едениц счета) | |||||
| Напряжение (тест УЗО, петли, чередование фаз) | |||||||
| Схема измерения | 4-х проводная | ||||||
| Диапазон измерений | 15 В … 460 В | ||||||
| Разрешение | 1 В | ||||||
| Погрешность | ± (3,0 % + 2 едениц счета) | ||||||
| Чередование фаз | индикация | ||||||
| Частота напряжения | |||||||
| Основная гармоника | 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц) | ||||||
| Разрешение | 0,1 Гц | ||||||
| Погрешность | ± (0,1 % + 1 едениц счета) | ||||||
| Измерение сопротивления цепи "фаза-фаза", "фаза нейтраль", "фаза-земля" | |||||||
| Диапазон измерений | 0,01 … 9,99 Ом | 10,0 … 199,9 Ом | |||||
| Разрешение | 0,01 Ом | 0,1 Ом | |||||
| Диапазон измерений (опция) | 0,1…199,9 мОм, разрешение 0,1 мОм | ||||||
| Погрешность | ± (5,0 % +3 едениц счета) | ||||||
| Измерение сопротивления контура заземления (с дополнительными штырями) | |||||||
| Диапазон измерений | 0,01 … 19,99 Ом | 20,0 … 199,9 Ом | 200 … 1999 Ом | 20,00 … 49,99 кОм | |||
| Разрешение | 0,01 ОМ | 0,1 Ом | 1 Ом | ||||
| Погрешность измерения | ± (5,0 % +3 едениц счета) | ||||||
| Схема измерения | 2-х предельная, 3-х предельная | ||||||
| Тестовый ток / напряжение | до 10 мА / до 20 В среднее квадратичное (77,5 Гц) | ||||||
| Измерение проводимости грунта (с дополнительными штырями) | |||||||
| Диапазон измерений | 0,06-19,99 Ом*м | 20,0-199,9 Ом*м | 200-1999 Ом*м | 2,00-99,99 кОм*м | 100,0-999,9 кОм*м | 1,00-3,14 МОм*м | |
| Разрешение | 0,01 Ом*м | 0,1 Ом*м | 1 Ом*м | 0,01 кОм*м | 0,1 кОм*м | 0,01 МОм*м | |
| Погрешность | ± (5,0 % +3 едениц счета) | ||||||
| Схема измерения | 4-х проводная (разнос штырей до 10 м) | ||||||
| Тестовый ток / напряжение | до 10 мА / до 20 В среднее квадратичное (77,5 Гц) | ||||||
| Измерение тока утечки (опция) | |||||||
| Диапазон измерений | 2…999 мА | ||||||
| Разрешение | 1 мА | ||||||
| Погрешность | ± (5,0 % + 2 едениц счета) | ||||||
| Измерение параметров окружающей среды (опция) | |||||||
| Измерение температуры | минус 20°С…60°С, разрешение 0,1°С | ||||||
| Измерение относительной влажности | 0…100%, разрешение 0,1% | ||||||
| Измерение освещенности | 0,001…20 лк, разрешение 0,001…0,02 лк 0,1…2000 лк, разрешение 0,1…2 лк 1 лк…20 клк, разрешение 1…20 лк | ||||||
| Измерение напряжения | 0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ | ||||||
| Погрешность | ± (2,0 % + 2 едениц счета) | ||||||
| Общие данные | |||||||
| Дисплей | цветной сенсорный ЖКИ, экран 320 х 240 мм | ||||||
| Объем памяти | 999 тестов, маркерные измерения | ||||||
| Интерфейс | Оптический USB, Wi – Fi | ||||||
| Условия эксплуатации | 0 °С … 40 °С, отн. влажность < 80 % | ||||||
| Напряжение питания | 1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА) | ||||||
| Исполнение | МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з) | ||||||
| Габаритные размеры | 225 х 165 х 105 мм | ||||||
| Масса | 1,2 кг | ||||||
Комплектация
- Многофункциональный электрический тестер МЭТ-5035М
- 3-х проводный кабель переходник-штепсель (C2033X)
- Выносной измерительный пробник (PR400)
- Измерительный провод - 4 шт.
- Зажим «крокодил» - 4 шт.
- Измерительный наконечник (KITGSC5) - 2 шт.
- Чехол
- Измерительный провод «банан-банан» - 4 шт.
- Штыря заземления (KITTERRNE) - 4 шт.
- Стилус (PT400)
- ПО для управления (TOPVIEW2006)
- Оптокабель RS-232 – USB (C2006)
- NiMH аккумуляторы 1,2 В - 6 шт.
- Зарядное устройство - 2 шт.
- Руководство по эксплуатации
- Индивидуальная упаковка
