Описание и характеристики
Описание

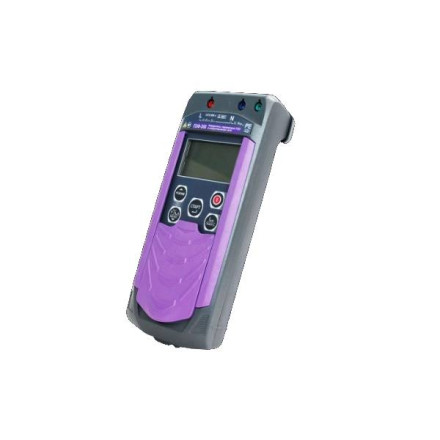

Измеритель параметров УЗО ПЗФ-300 – многофункциональный цифровой прибор компактного класса, предназначенный для обеспечения проверки электробезопасности электроустановок и систем питания переменного тока в ходе приемосдаточных испытаний, профилактических обслуживаний и т.п. Объединяя в себе возможности изделий серии ИФН и ПЗО, устройство позволяет контролировать фактические характеристики устройств защитного отключения, регистрировать величину полного сопротивления петли между фазным и нулевым проводником и петли "фаза-фаза", с вычислением прогнозируемого тока КЗ, определять сопротивление металлосвязи и фиксировать показатель сетевого напряжения.
Подобно другим портативным приборам производства НПФ РАДИО-СЕРВИС промышленного назначения, измеритель параметров УЗО выполнен в защищенном корпусе, который соответствует категории IP54. Мембранные кнопки и экран в нерабочем положении закрываются сдвижной заслонкой, предохраняющей лицевую панель от случайных повреждений. Для фиксации измерителя на стальных конструкциях, например, на дверцах или стенках распределительных шкафов, щитовых и т.п., прибор снабжен магнитным держателем, который позволяет освободить руки при выполнении долговременных работ.
Цифровой измеритель УЗО ПЗФ-300 стандартно работает от комплектного 6-вольтового Ni-Mh аккумулятора, который можно подзаряжать, не вынимая из прибора, для чего предусмотрена функция защиты от перезаряда. Также поддерживается возможность питания от 5 шт. щелочных батареек форм-фактора АА либо 1,2-вольтовых аккумуляторов аналогичного типоразмера, с установкой их в соответствующий батарейный отсек, поставляемый с прибором. Для экономии ресурса источника питания служит функция самоотключения при длительном бездействии.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ПАРАМЕТРОВ УЗО ПЗФ-300
- Режим корректировки нуля позволяет вносить автоматическую поправку на собственное сопротивление измерительных проводников, обеспечивая высокую точность получаемых показаний.
- Встроенная память дает возможность сохранять предварительные настройки, а также обеспечивает запись результатов измерений, задействуя 400 наборов по 25 ячеек, для документирования испытаний без ведения бумажного журнала.
- ПО RS-terminal, устанавливаемое на пользовательский ПК, служит для переноса данных из памяти измерителя, а также реализует возможности просмотра и анализа результатов, с генерированием стандартных отчетов
Характеристики
| Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | ||||||
| Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | От 0.01 до 9.99 | |||||
| От 10.0 до 99.9 | ||||||
| От 100 до 300 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | ±(0.05∙Z + 5 е.м.р.) | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА | От 0.001 до 24 | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | От 0.001 до 41 | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 450 | |||||
| Частота напряжения переменного тока, Гц | От 45 до 65 | |||||
| Измерение напряжения переменного тока | ||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В | От 10 до 450 | |||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В | От 10 до 300 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0.025∙U + 3 е.м.р.) | |||||
| Частота напряжения переменного тока, Гц | От 45 до 65 | |||||
| Измерение отключающего дифференциального тока УЗО (Iа) | ||||||
| Номинальный отключающий дифференциальный ток УЗО (I∆N), мА | Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА | |||||
| Синусоидальный ток | Пульсирующий постоянный ток с углом задержки фазы тока | |||||
| 0° | 90° | 135° | ||||
| 10 | От 2 до 11 | От 2 до 20 | От 1 до 20 | |||
| 30 | От 6 до 33 | От 6 до 42 | От 3 до 42 | |||
| 100 | От 20 до 110 | От 20 до 140 | От 10 до 140 | |||
| 300 | От 60 до 330 | От 60 до 420 | От 30 до 420 | |||
| 500 | От 100 до 550 | От 100 до 700 | - | |||
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА Для синусоидального тока | ±(0.025∙I + 0.2) | |||||
| Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА | 0.05∙IΔN | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 260 | |||||
| Измерение времени отключения УЗО | ||||||
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс 0.5∙I∆N и 1∙I∆N | От 1 до 1000 | |||||
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс Для синусоидального тока | ±(0.015∙T + 3) | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 260 | |||||
| Измерение напряжения прикосновения | ||||||
| Диапазон измерений напряжения прикосновения (действующее значение), В | От 0 до 100 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В | ±(0.05∙U + 3 е.м.р.) | |||||
| Измерительный ток | 0.4∙IΔN | |||||
| Измерение сопротивления постоянному току (металлосвязь) | ||||||
| Диапазон измерений электрического сопротивления постоянному току, Ом | От 0.01 до 9.99 | |||||
| От 10 до 20 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±(0.03∙R + 3 е.м.р.) | |||||
| Ток в измерительной цепи для сопротивлений до 5 Ом, мА | 200 | |||||
Комплектация
- Измеритель параметров УЗО ПЗФ-300
- Блок питания 12В 0.5 А
- Адаптер розеточный
- Зажим изолированный типа "крокодил" d30, синий
- Зажим изолированный типа "крокодил" d30, красный
- Сумка для ПФЗ-300
- Кабель измерительный 1.5 м, красный
- Кабель измерительный 1.5 м, синий
- Отсек батарейный 5 х АА
- Руководство по эксплуатации
- Индивидуальная упаковка
