Описание и характеристики
Описание

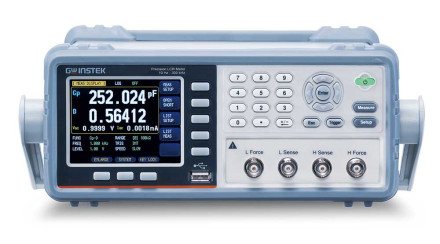

Измеритель RLC GW Instek LCR-76100 - это высокоточный анализатор для снятия показаний импеданса с частотой сигнала до 100 кГц и погрешностью до ±0,05 %. Применяется при обслуживании электроприборов, контроле качества и производственных тестах продукции, а также в учебных лабораториях.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ RLC GW Instek LCR-76100
- Смена частоты без выключения сигнала
- 3 скорости работы - 25, 100 и 333 мс
- 6-разрядная измерительная шкала
- 16 измеряемых комбинаций параметров с возможностью допусковых тестов
- Функция ALC для работы с керамическими конденсаторами
- Цветной дисплей диагональю 3.5”
- Встроенная память объемом 10000 значений и 10 профилей пользовательских настроек
- Подходит для установки на стеллаже или в стойке, размер корпуса 2U
По умолчанию на экран выводится измеряемая пара значений и 2 настраиваемых параметра для мониторинга. Доступен режим повышенной наглядности с увеличенным шрифтом основной и дополнительной характеристик теста. Для детализированного изучения трендов показаний доступна настраиваемая функция автотеста-качания по 10 точкам.
RLC GW Instek LCR-76100 встраивается в автоматизированные системы контроля с помощью разъема типа “Handler”, расположенного на задней стенке корпуса.
В комплект поставки включена тестовая площадка LCR-06A с 2 зажимами типа “крокодил”. Этот измеритель RLC подключается к ПК через интерфейс RS-232C, при этом устройством можно управлять дистанционно командами на языке SCPI. Полученные данные можно перенести на ПК напрямую или с помощью флешки для последующей документации, построения диаграмм и анализа посредством комплектного ПО.
Прибор включен реестр измерительных средств РФ.
Характеристики
| Измеряемые параметры | комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг |
|---|---|
| Погрешность | 0,05% |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 0,01 нФ |
| Электрическая емкость (до) | 10 Ф |
| Разрешение (C) | 0,01 нФ |
| Индуктивность (от) | 0,01 мГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 0,01 мГн |
| Частота тест сигнала | 10 Гц – 100 кГц |
| Диапазон частот | Не фиксированный |
| Особенности | Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. | Интерфейс |
| Уровень тест сигнала | 10 мВ – 2 В, 100 мкА – 20 мА |
Комплектация
- Измеритель LCR LCR-76100
- Шнур питания
- 4-х проводный измерительный щуп с двумя крокодилами LCR-06A
- Руководство по эксплуатации
- Индивидуальная упаковка
