Описание и характеристики
Описание

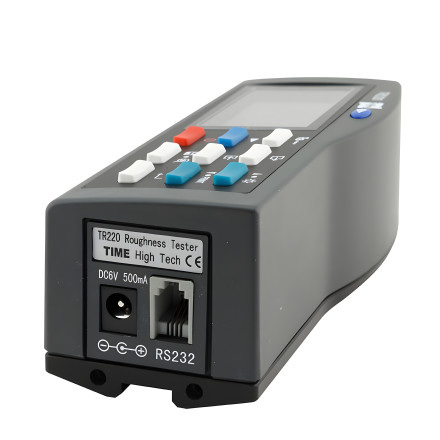

Профилометр TR220 - это модификация измерителя TR200 с возможностью измерения дополнительных параметров шероховатости. Прибор может применяться как в лабораториях, так и в производственных условиях для измерения параметров шероховатости различных деталей.
Прибор TR220 оснащен прецизионным индукционным датчиком, что позволяет получать максимально достоверные и точные показания. Встроенная литиевая аккумуляторная батарея обеспечивает работу без подзарядки в течение 20 часов.
ОСОБЕННОСТИ ИЗМЕРИТЕЛЯ ШЕРОХОВАТОСТИ (ПРОФИЛОМЕТРА) Time TR220
- Большое количество измеряемых параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, и Mr2
- Способы фильтрации RC, PC-RC, GAUSS и D-P
- Большой и четкий жидкокристаллический дисплей с разрешением 128 х 64 pix
- Малые габариты и вес прибор обеспечены благодаря комплексной конструкции механической и электронной частей
- Измеритель шероховатости TR220 имеет функцию запоминания и чтения результатов измерений
- Наличие встроенных часов: отображаются при включении измерителя шероховатости TR-220, также записывается время проведения эксперимента
- Индикатор положения иглы датчика
- Функция самопроверки
- Встроенный стандартный интерфейс RS232 для связи с персональным компьютером
- Для распечатки всех параметров и графиков используется принтер ТIМЕ ТА220S
- Предусмотрены такие функции, как: автоматическое отключение и экранные рекомендации
- Предоставляются различные виды датчиков: датчик для криволинейной поверхности, датчик для каналов малого диаметра, датчик для измерения шероховатости в глубоких бороздках, измерительная стойка, чехол для датчика, регулируемая подставка и удлинительный стержень
Характеристики
| Измеряемые параметры | Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Диапазоны отображения | Ra, Rq: от 0.005 до 40 мкм Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: от 0.02 до 160 мкм RSm, RS: 1 мм Rmr: 1 - 100 % (% Rt), RSk: от 0 до 100 % |
| Диапазон измерения иглы датчика | ±80 мкм |
| Дискретность | 0.01 мкм |
| Фильтр | RC, PC-RC, GAUSS, D-P |
| Длина оценки | 0.25 мм, 0.8 мм, 2.5 мм, авто |
| Количество длин оценки | от 1 до 5 длин (выбираемая) |
| Длина измерения | от 3 до 7 длин (выбираемая) |
| Максимальная длина прохода | 17.5 мм/0.71 дюйм |
| Минимальная длина прохода | 1.3 мм/0.05 дюйм |
| Точность | ±10 % |
| Повторяемость | <6 % |
| Угол измерительного пера | 90° |
| Радиус измерительного пера | 5 мкм |
| Интерфейс передачи данных | RS232 |
| Электропитание | LI-ion батарея высокого качества (6В/800 мА) |
| Диапазон рабочих температур | от 0 до +40 °С |
| Относительная влажность | <90 % |
| Габариты | 140 х 56 х 48 мм |
| Масса | 440 г |

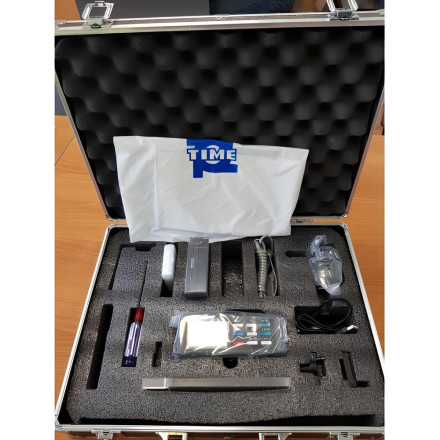

Комплектация
- Измеритель шероховатости Time TR220
- Электронный блок измерителя шероховатости
- Образцовая мера шероховатости
- Датчик TS100
- Зарядное устройство
- Инструкция по эксплуатации
- Гарантийный талон
- Кейс для хранения и транспортировки
- Индивидуальная упаковка
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ К ИЗМЕРИТЕЛЮ ШЕРОХОВАТОСТИ Time TR220
- Измерительные щупы TS110/TS120/TS130/TS131
- Штатив ТА610 для TR200/210/220
Технические характеристики
БрендTime
Госреестр58865-14
Артикул производителяTR220
Диапазон измерений, мкм50
Габариты140 × 56 × 48 мм
