Описание и характеристики
Описание

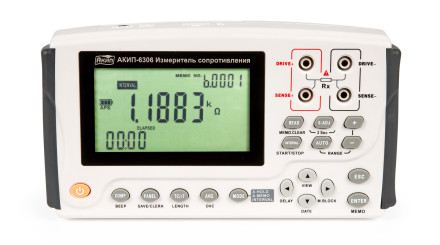

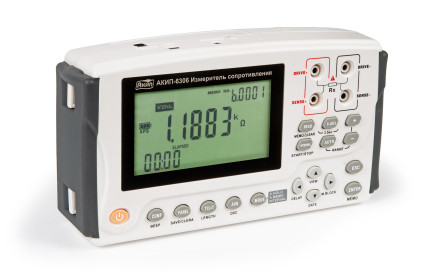

Измеритель сопротивления АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.
Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/ OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термоЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ АКИП-6306
- Полная автономность, компактные размеры
- Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений)
- Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе)
- Определение длины кабеля (Length Conversion Function)
- Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.)
- Базовая погрешность измерения: 0,02%
- Тест-сигнал: постоянный ток (до 1 А)
- Измерение в абсолютных и относительных единицах
- 4-х проводная схема измерения
- Скорость измерения: 5 изм./с
- Ручной и автоматический выбор диапазона
- Режимы измерения: непрерывно, однократно, усреднение
- Встроенный регистратор с регулируемой выборкой
- Внутренняя память 6000 ячеек (10 блоков)
- Режим «Компаратор»
- Запись и воспроизведение до 9 профилей настроек
- Встроенный таймер
- Питание от аккумулятора или от батареек
Характеристики
| Параметр | Значение | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Сопротивление | |||||||||||
| Диапазон измерений | от 0,1 мкОм до 3,2 МОм | ||||||||||
| Пределы измерений (Ом) | 3 m | 30 m | 300 m | 3 | 30 | 300 | 3 к | 30 к | 300 к | 3 М | |
| Разрешение (Ом) | 0,1μ | 1μ | 10μ | 100μ | 1m | 10m | 100m | 1 | 10 | 100 | |
| Тестовый ток (постоянный) | 1 мкА…1 А (режим «Hi»); возможность ограничения тока (100мА / уровень «LO») | ||||||||||
| Напряжение (ХХ) | < 1 В …<5,5 В | ||||||||||
| Погрешность измерений | ±(0,02 % ·Rx + 0,001%·Rпр) | ||||||||||
| Запуск | |||||||||||
| Запуск измерений | Внутренний, Авто | ||||||||||
| Компарирование (СОМР) | |||||||||||
| Допусковый контроль | в абсолютных (Abs) и относительных единицах (%): High/ In/ LOW Обеспечивается допусковая сортировка с рег. звук. сигнализацией: Hi (Изм.> upper limit), IN (в допуске), Lo (lower limit > Изм.) | ||||||||||
| Память | |||||||||||
| Экранная информация | 10 групп (А….L) х100 результатов (1000 ячеек); режим - Ручной/ Авто | ||||||||||
| Регистратор данных | 6000 ячеек (10 групп), регулируемый выборки (0,1 - 99,9с) | ||||||||||
| Дополнительные функции | |||||||||||
| Режим сбора данных | Автоудержание (Auto-Hold), усреднение (Avg 2…20), уст. «0»-показаний (Zero adj), автосохранение (autoMemorySave), автовыключение питания (APS), задержка запуска измерений (DelayTime = 10-30-50-100-300-500-1000мс) | ||||||||||
| Измерения | Компенсация паразитной термоЭДС (OVC/Offsetvoltagecompensation), корреляция температуры (термокомпенсация/ TC, термопреобразование/ ΔT), определение длины кабеля методом пересчета (Length Conversion Function) | ||||||||||
| Дисплей | |||||||||||
| Тип экрана | ЖК- дисплей (монохромный) | ||||||||||
| Формат индикации | 5 ½ разрядов, максимально «35.000» (3 цифровых шкалы) | ||||||||||
| Размер | диагональ 11 см | ||||||||||
| Общие данные | |||||||||||
| Скорость измерения | 5 изм./с (80мс) | ||||||||||
| Память | 9 настроек (запись/ вызов профиля) | ||||||||||
| Интерфейс | USB | ||||||||||
| Тип входных гнезд | гнезда 4 мм | ||||||||||
| Напряжение питания | 12 В (Li-ion аккумуляторной батарея 1700мАч) или 1,5 В х 8 шт (тип АА/ LR6) | ||||||||||
| Габариты (Ш*В*Г) | 208 х 52 х 120 мм | ||||||||||
| Масса | 1 кг | ||||||||||
Комплектация
- Измеритель сопротивления
- Измерительный 4-х пр. кабель Кельвина
- Внешний термодатчик (ТС- термопара)
- Сетевой зарядное устройство (адаптер)
- Интерфейсный кабель USB
- Ремень для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
