Описание и характеристики
Описание

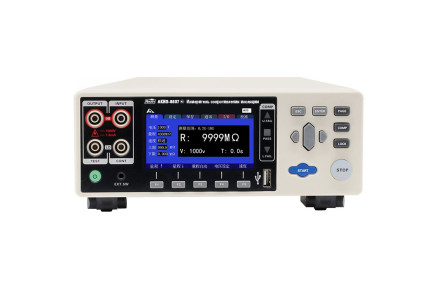

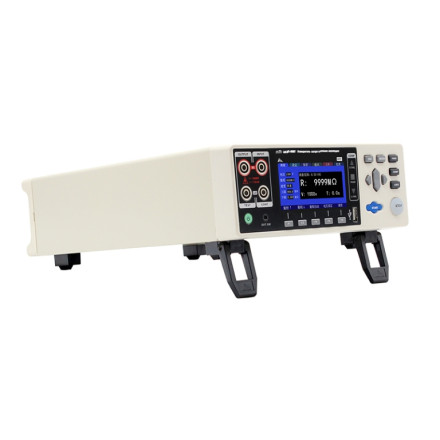

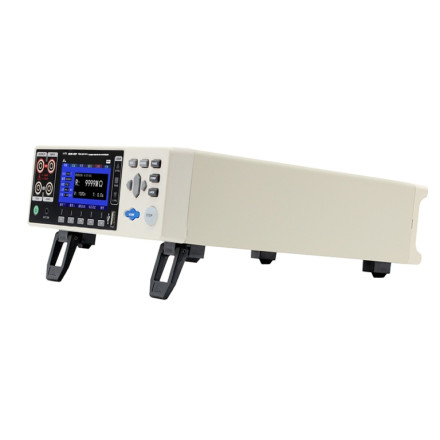

Измеритель сопротивления изоляции АКИП-8607 (мегомметр) в лабораторном исполнении.
Измеритель представляет собой тестер изоляции настольного исполнения с питанием от сети переменного напряжения. Испытательное напряжение от 25 В до 1000 В с шагом 1 В (номинал в зависимости от предела измерений).
Автоматический или ручной режим измерений. Базовая погрешность измерений ± 2 % (в диапазоне до 4 ГОм), максимальный выходной ток 1,8 мА, максимальное разрешение 1 кОм.
Конструкцией мегомметра предусмотрена 4-проводная схема подключения. Измеритель имеет схему автоматической разрядки выходного каскада после завершения теста. Новинка по параметрам и техническим характеристикам - набор номиналов Uисп, диапазон, разрешение, а также по стоимости представляет собой замену портативного измерителя FLUKE 1503/ FLUKE 1507, а также мегомметра Е6-23.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЙ АКИП-8607
- Обнаружение проблем в измерительной цепи (плохой контакт), функция проверки наличия короткого замыкания
- Скорость измерений: 50 мс (Fast)/ 500 мс (Slow)

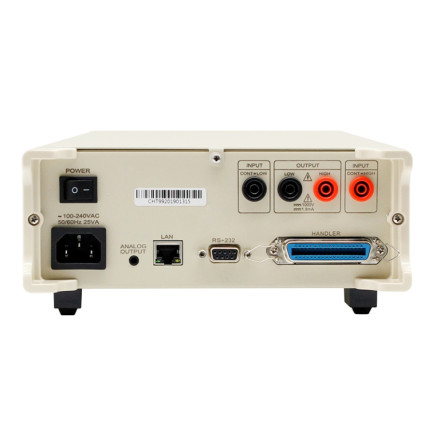

- Интерфейсы: LAN, RS-232, внешний I/O
- Поддержка стандартных команд управления от внешнего ПК (язык SCPI)
- Выбор конфигурации цифровых выходов (NPN/ PNP)
- Выход сортировщика компонентов HANDLER
- Цветной ЖК-экран (диагональ 9 см)
Характеристики
| Параметры | Значение |
|---|---|
| Сопротивление изоляции | |
| Испытательное напряжение (Постоянное) | от 25В до 100В @ от 1 кОм до 400 МОм от 100В до 500В @ от 1 кОм до 4000 МОм от 500В до 1000В @ от 1 кОм до 9990 МОм |
| Дискретность установки | 1 В |
| Диапазоны измерений (Разрешение) | от 1 кОм до 4 МОм (1 кОм) от 1,9 МОм до 40 МОм (10 кОм) от 19 МОм до 400 МОм (100 кОм) от 190 МОм до 9999 МОм (1 МОм) |
| Тестовый ток | до 1,8 мА |
| Базовая погрешность | ±2 % изм. ± 5% ед. мл. разряда/ ±25 % изм. для диапазона ≥4000 МОм |
| Компарирование | |
| Число выборок | 10 групп |
| Индикация | Звуковая, световая |
| Дисплей | |
| Тип экрана | Цветной графический TFT дисплей |
| Размер | диагональ 8,89 см |
| Дополнительные функции | Блокировка клавиатуры (Lock), настройка звуковой сигнализации |
| Общие данные | |
| Время измерения | 0,045 с … 999,9 с |
| Встроенные часы | 24-часовой формат, питание от встроенной литиевая батарея. Срок службы батареи: около 2 лет |
| Напряжение питания | 100В…240 В, 50 / 60 Гц (потребляемая мощность 15 ВА) |
| Габаритные размеры | 325 х 215 х 99 мм |
| Масса | 2 кг |
Комплектация
- Измеритель сопротивления изоляции АКИП-8607
- Кабель питания
- RS232 кабель
- Соединительные провода
- Руководство по эксплуатации
- Индивидуальная упаковка
