Описание и характеристики
Описание

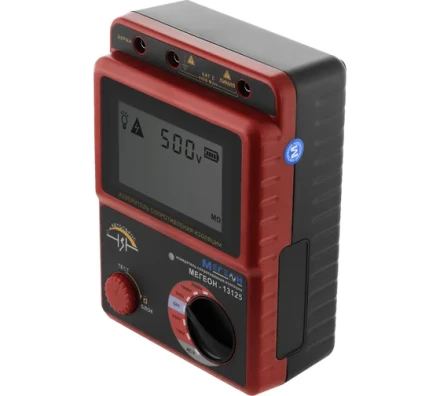

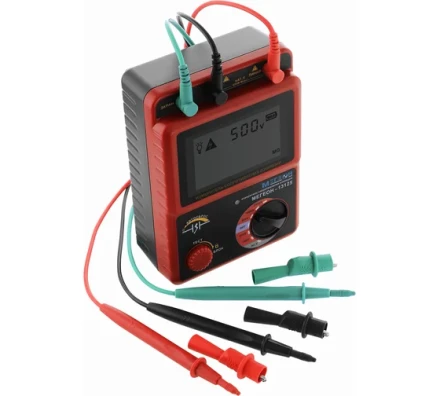

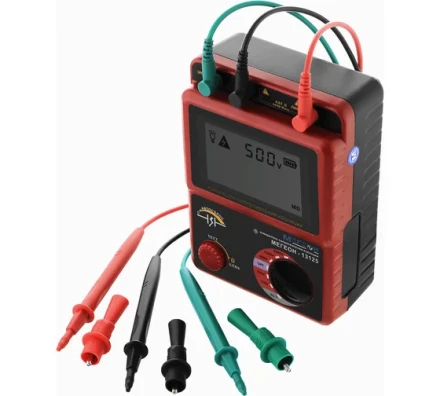

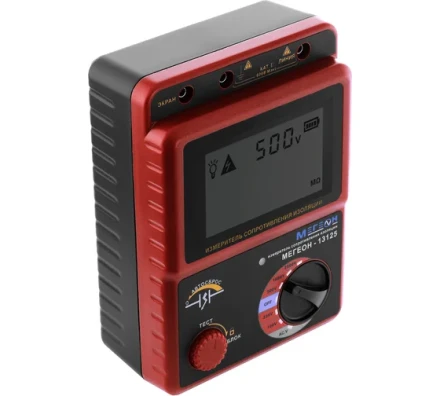

Портативный измерительный прибор МЕГЕОН 13125 является высокоточным измерителем сопротивления изоляции, который позволяет производить измерения сопротивления, используя напряжение высокого значения (до 2500В). Представленная модель, как и другие мегаомметры МЕГЕОН, отличаются высокой надежностью и богатым набором встроенных функций. Для работы предусмотрено пять режимов измерения с автоматическими переключением пределов сопротивления и выключением испытательного напряжения по окончании измерения. Исследования сопровождаются визульным оповещением при превышении предела диапазона измерения. При завершении проверки прибор самостоятельно разрядит проверяемую цепь с сопровождением визуальной и звуковой сигнализацией. Мегаомметр оснащен большим ЖК-дисплеем с интегрированной светодиодной подсветкой, что позволяет работать с прибором даже в темное время суток. На дисплей прибора выводится вся необходимая информация - текущие показатели сопротивления и напряжения. Для сохранения уровня заряда элементов питания предусмотрена функция автовыключения питания.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ(МЕГАОММЕТРА) МЕГЕОН 13125
- Поддержка 2 ... 4 допусков измерения сопротивления с функцией автопереключения
- Измерение сопротивления изоляции и напряжения между щупами
- Звуковая и визуальная индикация
- ЖК-дисплей с подсветкой
- Функция автоматического отключения
- Оповещение при превышении максимальных показателей напряжения
Характеристики
| Параметр | Значение | ||||
| Номинальное напряжение | 100В | 250В | 500В | 1000В | 2500В |
| Диапазон измеряемых сопротивлений | 0…10 МОм; 10…100 МОм; 100…200МОм; | 0…10 МОм; 10…100 МОм; 100…500 МОм | 0….99,9МОм 100…999 МОм | 0...99,9 МОм; 100…999 МОм; 1…19,9 ГОм; | 0...99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм |
| Напряжение холостого хода | =100В (+10 -0)% | =250В (+10 -0)% | =500В (+20 -0)% | =1000В (+20 -0)% | =2500В (+20 -0)% |
| Номинальная сила тока | 0,2…0,25мА при 0,5 МОм | 0,5…0,55мА при 0,5 МОм | 1…1,1мА при 0,5 МОм | 1…1,1мА при 1 МОм | 1…1,1мА при 2,5 МОм |
| Ток короткого замыкания | 1,3мА | ||||
| Погрешность измерения сопротивления | ±8% (для диапазона 100 кОм … 10 ГОм) ±10% (для диапазона 10 ГОм ... 50 ГОм) | ||||
| Измерение напряжения | |||||
| Диапазон измерения напряжения | ~30...600В (50/60 Гц) | ||||
| Разрешение | 1В | ||||
| Точность | ±(2% + 3 ЕМР*) | ||||
| Общие параметры | |||||
| Частота измерений | 0,5 ... 10 изм/с | ||||
| Защита от перегрузки | ~1200В/10 с; ~720В/10 с | ||||
| Выдерживаемое напряжение | ~8320В в течение 5 с | ||||
| Выдерживаемое сопротивление изоляции | ≥ 1000 МОм/=1000В | ||||
| Питание | 9В (6x1,5В типа АА) | ||||
| Потребляемый ток, не более | 800мА | ||||
| Время непрерывной работы | 15 ч | ||||
| Условия эксплуатации | Температура: 0 ... 40°С; Относительная влажность: не более 85% | ||||
| Условия хранения | Температура: -20 … 60°С; Относительная влажность: не более 90% | ||||
| Размеры | 175x125x67 мм | ||||
| Вес (без щупов) | 556 г | ||||
(*- ЕМР – Единица младшего разряда)

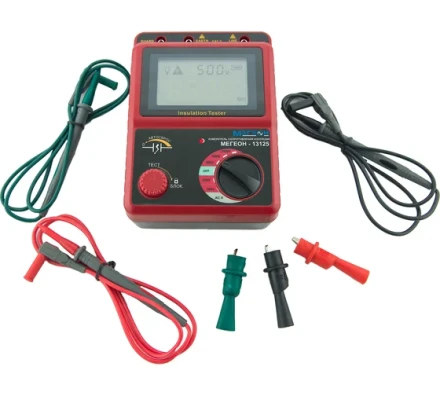

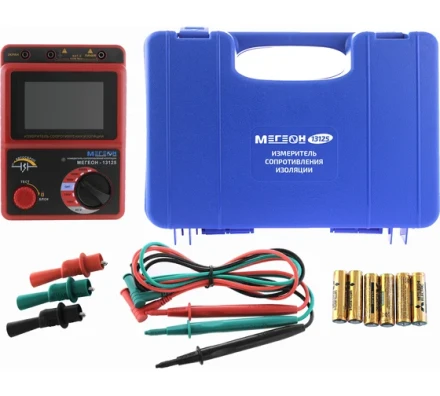

Комплектация
- Измеритель сопротивления изоляции МЕГЕОН 13125

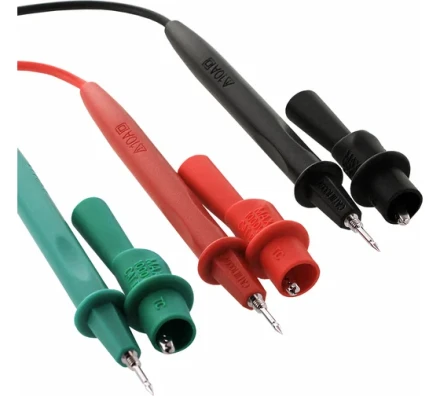

- Щуп малый 3 шт
- Зажим типа «крокодил» 3 шт
- Батарея 1,5 В типа AA 6 шт
- Кейс
- Руководство по эксплуатации
- Индивидуальная упаковка
