Описание и характеристики

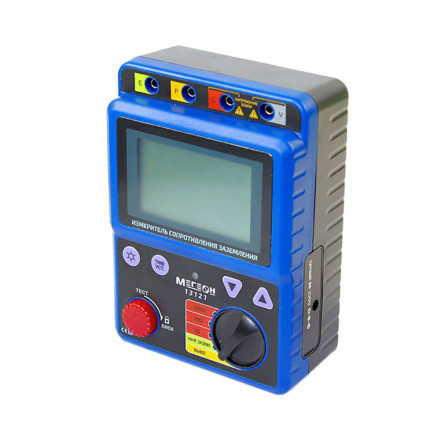

Измеритель сопротивления заземления МЕГЕОН 13121 может использоваться оперативным персоналом для диагностики и проверки систем заземления после ремонта, при подключении новых потребителей и модернизации, а также для периодического контроля эксплуатационной безопасности электроустановок и электрооборудования. От модели 13120 этот измеритель сопротивления заземления отличается повышенной информативностью, расширенной функциональностью и более высоким разрешением, что позволяет проверять параметры контуров со сверхнизким показателем сопротивления, от 0,001 Ом.
Функциональные возможности
Для гарантированной точности при контроле сопротивления разных номиналов тестер заземления МЕГЕОН 13121 оснащен тремя измерительными диапазонами: до 2, 20 и 200 Ом. Расчет сопротивления растеканию производится по измеренным вольт-амперным характеристикам, с использованием двухполюсного метода для оперативного контроля и трехполюсного - для базовых измерений. Применение тестового сигнала повышенной частоты, 820 Гц минимизирует влияние наводок от промышленных систем энергообеспечения и позволяет убедиться в надежности заземления при воздействии гармоник высших порядков. Для работы в условиях слабого освещения предусмотрена подсветка дисплея.
Особенности МЕГЕОН 13121
- Комбинированное питание - устройство может работать от комплекта батарей или опционального сетевого адаптера, что позволяет проводить испытания в стационарных условиях с неограниченной продолжительностью.
- Встроенный вольтметр дает возможность перед тестированием выявлять перепад потенциалов, влияющий на точность измерений, который возникает из-за воздействия блуждающих токов или наведенных помех, например, от систем катодной защиты проходящих поблизости подземных трубопроводов.
- Настраиваемый таймер, отображаемый на дисплее одновременно с показаниями, может использоваться для измерений по времени при применении специфических методов контроля.
Безопасность измерений
Для исключения несанкционированной подачи напряжения на выходные клеммы прибор оснащен кнопкой ТЕСТ с поворотной блокировкой. Измерение сопротивления и контроль наличия напряжения в тестируемом контуре производится с задействованием разных входов на приборе. Цветовая маркировка клемм и измерительных проводов минимизирует вероятность их ошибочного подключения.
