Описание и характеристики
Описание

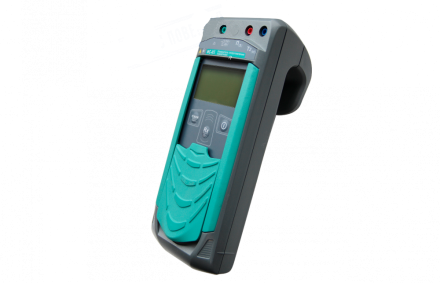

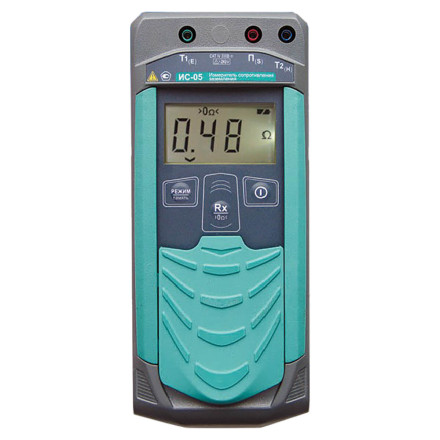

Измеритель сопротивления заземления Радио-Сервис ИС-05 – облегчённая модель устройства для измерения сопротивления компонентов заземляющих контуров и металлосоединений. Прибор работает с элементами заземления по трёх- и двухконтурному методах. Выводит информацию на контрастный дисплей с подсветкой.
Измеритель сопротивления заземления ИС-05 служит для оценки качества работы и целостности элементов заземляющих контуров. Измерит амплитудное значение напряжения (максимум 300 В) AC. Устройство работает в диапазоне 10-3 – 103 Ом, причём единицы измерения переключает автоматически, исходя из полученного значения. ИС-05 автоматически запоминает результат последнего измерения и выводит его на дисплей при включении.
Электроника прибора защищена от появления напряжения при проведении измерений. Предусмотрена калибровка оператором для исключения влияния измерительных проводников с целью повышения точности результата. Программное обеспечение обладает средним уровнем защиты от перепрограммирования.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ РАДИО-СЕРВИС ИС-05
- Автоматический выбор диапазонов измерения
- Ударопрочный, пыле- и влагозащищенный корпус, степень защиты IP54
- Автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений
- ЖК дисплей
- Индикация состояния внутреннего источника питания
- Питание от пяти сменных элементов питания типоразмера АА
- Защита от неправильного включения
- Высокая помехоустойчивость
Характеристики
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | |
|---|---|---|---|
| токовых Т1 - Т2 | потенциальных Т1 - П | ||
| от 0.01 до 9.99 Ом | 1 кОм | 40 кОм | ±(0,03∙R + 3 е.м.р.) |
| от 0.1 до 99.9 Ом | 10 кОм | ||
| от 1 до 999 Ом | 40 кОм | ||
| от 1 до 9.99 кОм | |||
| Параметр | Значение | ||
| Максимальное допустимое амплитудное значение напряжение помехи при измерении электрического сопротивления | 24В | ||
| Измерение амплитудного значения напряжения переменного тока | |||
| Диапазон измерений амплитудного значения напряжения переменного тока, В | от 1 до 300 | ||
| Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения напряжения переменного тока, В | ±(0,05∙U + 3 е.м.р.) | ||
| Частота напряжения переменного тока, Гц | от 45 до 400 | ||
| Дополнительные погрешности | |||
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочем диапазоне и изменением относительной влажности воздуха в рабочем диапазоне составляют ±1 % от измеряемой величины | |||
| Общие характеристики | |||
| Напряжение постоянного тока, В | от 5.2 до 8 | ||
| Мощность потребления, Вт, не более | 5 | ||
| Память | последнее измерение | ||
| Связь с компьютером | нет | ||
| Тип корпуса | IP 54 | ||
| Тип дисплея | ЖК | ||
| Питание | 5 батарей типа АА | ||
| Рабочая температура, ºС | от -10 до +55 | ||
| Габаритные размеры, мм, не более | 250 х 110 х 90 | ||
| Вес, кг, не более | 0.8 | ||
Комплектация
- Измеритель
- Батарейный отсек 5хАА
- Алкалиновые элементы питания 1,5В АА - 5 шт.
- Кабель измерительный 1,5 м, зеленый
- Зажим изолированный типа "крокодил", прямой, зеленый
- Кабель 20 м на катушке, красный
- Кабель 20 м на катушке, синий
- Сумка для переноски прибора
- Руководство по эксплуатации
- Индивидуальная упаковка
