Описание и характеристики
Описание

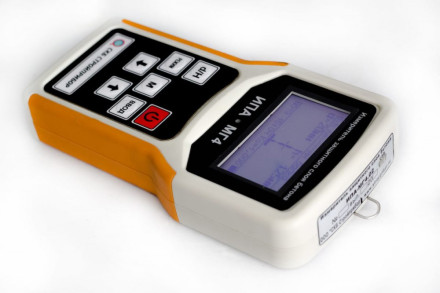

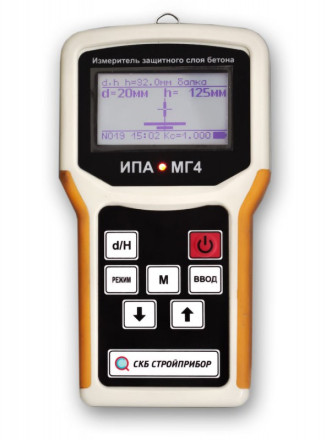

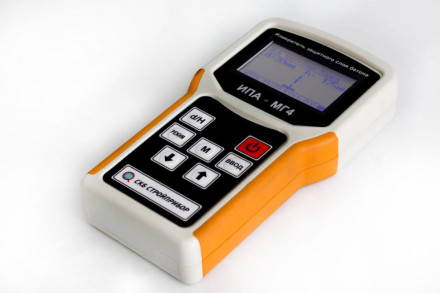

Измеритель Стройприбор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель Стройприбор ИПА-МГ4.02 определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении ГОСТ 22904.
Область применения – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.
Измеритель Стройприбор ИПА-МГ4.02, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия измерителя Стройприбор ИПА-МГ4.02 основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.
В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СТРОЙПРИБОР ИПА-МГ4.02:
- определение оси арматурного стержня
- определение толщины защитного слоя при известном диаметре
- определение диаметра арматурного стержня при известной толщине защитного слоя
Измеритель Стройприбор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.
Питание измерителя Стройприбор ИПА-МГ4.02 осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3.7В емкостью 1800 мА ч, потребляемый ток 77 мА.
Характеристики
| Наименование характеристики | ИПА-МГ4.02 | |
| Диапазон измерения толщины защитного слоя бетона, мм: | ||
| - при диаметре арматуры 3, 4, 5, 6, 8 мм | от 5 до 60 | |
| − при диаметре арматуры 10, 12, 14, 16, 18 мм | от 5 до 90 | |
| - при диаметре арматуры 20, 22, 25, 28 мм | от 5 до 110 | |
| − при диаметре арматуры 32, 36, 40 мм | от 10 до 130 | |
| Предел допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона (hзс– толщина защитного слоя бетона), мм | ±(0.05 hзс + 0.5) | |
| Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм | ±10 | |
| Объем памяти результатов измерений | 999 | |
| Габаритные размеры, мм: | 202 × 113 × 37 | |
| Масса, кг, не более | 0.38 | |
| Средняя наработка на отказ, ч, не менее | 5000 | |

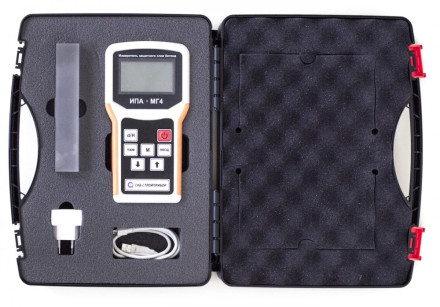

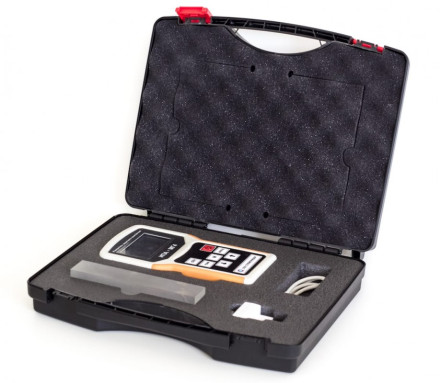

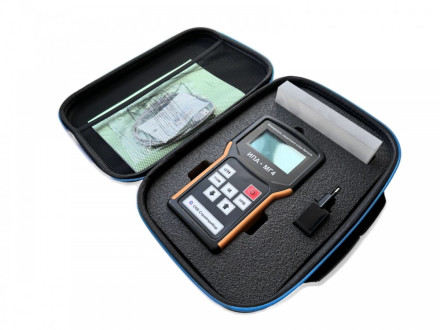

Комплектация
- Измеритель Стройприбор ИПА-МГ4.02
- Контрольный образец
- Руководство по эксплуатации
- Кабель связи с ПК
- Программное обеспечение
- Зарядное устройство

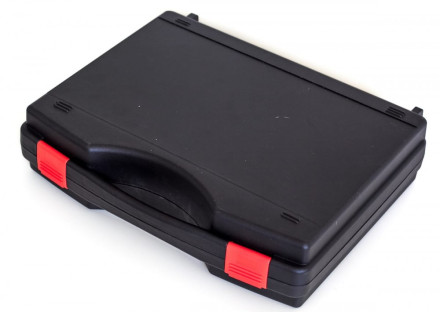

- Индивидуальная упаковка
