Описание и характеристики
Описание
Тестер Fluke CableIQ – первый тестер пропускной способности кабелей, предназначенный для сетевых специалистов. Этот тестер сетевых кабелей Ethernet позволяет даже наименее опытным специалистам получать представление о том, какие скорости могут поддерживать существующие кабели, быстро изолировать их от неисправностей сети, а также узнавать, что находится на дальнем конце любого кабеля. Благодаря этому, сетевые специалисты могут уменьшать время на обслуживание и время готовности к нему, а также экономить средства, эффективнее используя существующую инфраструктуру.
Мощные возможности для поиска и устранения неисправностей сети и интуитивно понятный интерфейс тестера Fluke CableIQ позволяют передовым специалистам находить и устранять широкий спектр проблем внутри сетевой инфраструктуры. Активен ли порт? Совпадают ли параметры дуплекса? Где причина неисправности: в сети или в кабеле Ethernet? Способен ли кабель Ethernet поддерживать требуемую пропускную способность сети? Тестер сетевых кабелей Fluke CableIQ является единственным тестером кабелей Ethernet, снижающим уровень критичности проблем максимум на 30%. С его помощью вы сможете найти ответы на все эти вопросы, прежде чем проблемы перейдут на следующий уровень критичности.
Подключитесь к любому кабелю, коммутационной панели или стенному гнезду и просмотрите детальную информацию о кабеле (длина/схема проводки) и одновременно информацию о деталях устройства на дальнем конце (параметры настройки скорости / двойные параметры настройки). Благодаря ряду испытательных функций кабеля и сети, вы сможете изолировать неполадки соединения. Например, если режим обнаружения показывает, что двойные параметры настройки соответствуют, но неполадка при этом сохраняется, проведите автотест, чтобы определить поддерживает ли кабель необходимую пропускную способность. Если соединение не соответствует квалификации, Fluke CableIQ обеспечит подробную информацию о природе и местоположении неполадок кабеля, таких как перекрестная связь или большие изменения импеданса. С прибором Fluke CableIQ ваши специалисты смогут быстрее решать проблемы по заявкам о неисправностях, вполовину сократив время, требуемое на устранение неисправностей кабеля.
ПРЕИМУЩЕСТВА КАБЕЛЬНОГО ТЕСТЕРА FLUKE NETWORKS CIQ-KRQ
- Работает в действующих сетях для обнаружения коммутатора Ethernet и конфигурации устройств
- Измеряет емкость сети (10 Мбит, 100 Мбит, 1 Гбит) для определения поддержки VoIP, а также передачи видео и данных
- Расширенное устранение неполадок: вносимые затухания, перекрестные наводки, помехи
- Основные функции устранения неполадок: длина, расстояние до неисправности, отображение графической схемы кабелей, разрывы, замыкания, обнаружение Power over Ethernet (POE)
- Проверка всех типов кабелей с медными жилами: витая пара, коаксиальный кабель и аудиокабель
- Обнаружение и отслеживание кабелей с помощью цифровой подачи сигнала. Требуется цифровой датчик IntelliTone 200 (включен в комплект Fluke CIQ-KIT)
Характеристики
| Параметр | Значение |
|---|---|
| Поддерживаемые типы кабелей | UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука |
| Автотесты квалификации | 1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, только схема разводки кабелей, коаксиальные кабели |
| Поддерживаемые тесты | Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала |
| Схема разводки кабелей | Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар |
| Поиск неисправностей | Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению |
| Хранение результатов | До 250 результатов квалифицирующего тестирования |
| Мощность | Тип батареек: 4 щелочные батарейки типа AA (NEDA 15A, IEC LR6) |
| Время работы от батарей | 20 ч. использования в обычном режиме, без использования подсветки |
| Другие поддерживаемые типы батареек | 4 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD |
| Размеры | 17,8 см x 8,9 см x 4,5 см |
| Вес | 0,55 кг |
Комплектация

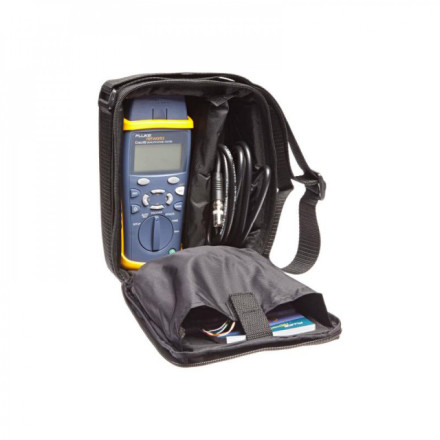

- Тестер CableIQ
- Коммутационный шнур RJ-45 - 2 шт.
- Коммутационный шнур RJ-11 - 2 шт.
- Адаптер для неизолированных проводов
- Адаптер кабеля динамика
- Коаксиальный кабель
- BNC-адаптер
- RCA-адаптер
- Этикетка «Проверено» - 50 шт.
- Мягкий футляр для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
