Описание и характеристики
Описание

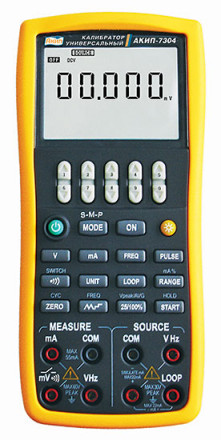

Калибратор АКИП-7304 позволяет оценить состояние и произвести отладку промышленной контрольно-управляющей электроники на основе принципа "токовой петли". Прибор может функционировать в двух режимах: как источник и как измеритель. В первом случае генерируется постоянное напряжение номиналом 24В при максимальной силе тока 25 мА. Форма импульса модели АКИП-7304 может варьироваться от прямоугольной до пилообразной. Частота импульсов регулируется в пределах от 0,1 Гц до 100кГц. Фиксированный показатель скважности равен 0,5.
В режиме "измерение" калибратор АКИП-7304 способен контролировать напряжение 0,05 - 50В, силу тока номиналом до 50 мА, а также частоту импульсов в диапазоне от 2 до 11 000 Гц. Погрешность во всех случаях не превышает 0,02%. Каналы измерителя и генератора сигнала выполнены независимо, что существенно облегчает работу с АКИП-7304 и повышает фактическую точность выполняемых операций.
Область применения прибора – тестирование и отладка промышленной электроники, применяемой в цепях питания и управления станков с ЧПУ, в сервоприводах технологического оборудования всех видов, системах контроля и управления доступом (СКУД), техническом телевидении и т.д. Значительная вариативность параметров выходного сигнала калибратора АКИП-7304 позволяет использовать его для настройки первичных усилителей, аналоговых цифровых преобразователей, электронных промышленных расходомеров, проходных счетчиков и т.д.
Прибор соответствует требованиям МЭК 61010 и допускает безопасную работу при номиналах напряжения 600В и 30В на входе и выходе соответственно. Герметичный корпус АКИП-7304 обеспечивает защиту не только от повышенной до 80% влажности, но и от попадания капель воды. Комплектация включает 4 элемента питания типа АА, провода с наконечниками, чехол и пользовательскую документацию. Отдельно можно приобрести зонды давления.
ПРЕИМУЩЕСТВА КАЛИБРАТОРА АКИП-7304
- Удобный интерфейс с эргономичными и функциональными органами управления
- Возможность использования прибора в качестве манометра при наличии внешнего зонда давления
- Автоматическое отключение питания для экономии заряда батарей
- Пластиковый герметичный и прочный корпус удобной формы
- Небольшое - до 10 минут - время самопрогрева
Характеристики
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ...55 мВ | 1 мкВ | 0,02 %+10 емр |
| 500 мВ | -10 мВ...550 мВ | 10 мкВ | 0,02 %+2 емр | |
| 5 В | -0,1 В...5,5 В | 0,1 мВ | 0,02 %+5 емр | |
| 50 В | 0 В...55 В | 10 мВ | 0,02 %+5 емр | |
| Постоянный ток | 50 мА | - 5 мА...50 мА | 1 мкА | 0,02 %+2 емр |
| Частота | 100 Гц | 2...110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1...1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1...11 кГц | 0,1 кГц | ||
| Сопротивление | 500 Ом | 0 Ом...550 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 5 кОм | 0 кОм...5,50 кОм | 0,1 Ом | 0,02 %+0,5 Ом | |
| Измерение температуры с помощью термопар | R | -40...1760 °С | 1 °С | 1,5 °С |
| S | -20...1760 °С | 1,5 °С | ||
| K | -200,0...1370,0 °С | 0,1 °С | 0,9 °С | |
| E | -200,0...1000,0 °С | 0,6 °С | ||
| J | -200,0...1200,0 °С | 0,7 °С | ||
| T | -200,0...400,0 °С | 0,6 °С | ||
| N | -200,0...1300,0 °С | 1 °С | ||
| B | 400...1800 °С | 1 °С | 2 °С | |
| Измерение температуры с помощью термосопротивления | PT100 | -200,0...850,0 °С | 0,1 °С | 0,8 °С |
| PT1000 | -200...630 °С | 0,4 °С | ||
| Cu50 | -50,0...150,0 °С | 0,6 °С |
| Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 100 мВ | -10 мВ...110 мВ | 1 мкВ | 0,02 %+10 емр |
| 1 В | -0,1 В...1,1 В | 10 мкВ | 0,02 %+10 емр | |
| 10 В | -1 В...11 В | 0,1 мВ | 0,02 %+10 емр | |
| Постоянный ток | 20 мА | 0...22 мА | 1 мкА | 0,02 %+10 емр |
| Частота | 100 Гц | 2...110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1...1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1...11 кГц | 0,1 кГц | ||
| 100 кГц | 1 кГц. ..110 кГц | 1 кГц | ||
| Импульсы | 100 Гц | 10...10000 имп. | 1 имп | 0,1 % |
| 1 кГц | ||||
| 10 кГц | ||||
| 100 кГц | ||||
| Переключатель (коммутатор) |
100 Гц | 0,1 Гц | 0,02 % | |
| 1 кГц | 1 Гц | |||
| 10 кГц | 0,1 кГц | |||
| 100 кГц | 1 кГц | |||
| Сопротивление | 400 Ом | 0 Ом...400 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 4 кОм | 0 кОм...4 кОм | 0,1 Ом | 0,02 %+1 Ом | |
| 40 кОм | 0...40 кОм | 1 Ом | 0,1 %+10 Ом | |
| Имитация статической хар- ки термопары | R | -40...1760 °С | 1 °С | 1,5 °С |
| S | -20...1760 °С | |||
| K | -200,0...1370,0 °С | 0,1 °С | 0,9 °С | |
| E | -200,0...1000,0 °С | 0,6 °С | ||
| J | -200,0...1200,0 °С | 0,7 °С | ||
| T | -200,0 .400,0 °С | 0,6 °С | ||
| N | -200,0.1300,0 °С | 1 °С | ||
| B | 400...1820 °С | 1 °С | 2 °С | |
| Имитация статической хар-ки термосопротивления | PT100 | -200,0...850,0 °С | 0,1 °С | 0,8 °С |
| PT1000 | -200...630 °С | 0,4 °С | ||
| Cu50 | -50,0...150,0 °С | 0,6 °С | ||
| Имитация статической хар- ки модулей давления | 32 типа модулей серии АРМ | 2,5 кПа...70 МПа | 5 разрядов | 0,025.0,05 % |
| Петля (режим питания петли от внутреннего источника) |
24 В при макс. токе 25 мА | 10 % |
| Наименование | Количество |
| Питание | 6В |
| Условия эксплуатации | 0...50 °С (80%) |
| Условия хранения | -10...55 °C (90%) |
| Исполнение | МЭК 61010; Максимальное напряжение вход - до 600 Впик; Выход - до 30 В (Пост) |
| Время самопрогрева | 10 минут |
| Дисплей | ЖКИ 68 х 36 мм (2-х строчный) |
| Подсветка | Есть (с регулировкой 0...9000 с) |
| Массо-габаритные показатели | 200 х 95 х 42 мм, 500 гр. |
Комплектация
- Калибратор промышленных процессов АКИП-7304
- Комплект измерительных проводов (4 шт.) - 2 кмп.
- Тестовые наконечники - 2 кмп.
- Зажимы "крокодил" - 2 шт.
- Предохранитель - 2 шт.
- Сумка-чехол
- Руководство по эксплуатации
- Индивидуальная упаковка
