Описание и характеристики
Описание

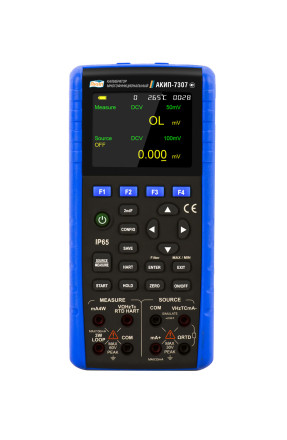

Многофункциональный калибратор процессов АКИП-7307 является мощным, но в то же время легким в использовании портативным калибратором.
С помощью функций измерения и генерации можно обслуживать большое число промышленных датчиков.
ПРЕИМУЩЕСТВА КАЛИБРАТОРА АКИП-7307
- Легкочитаемом экране измерения/генерации можно одновременно наблюдать входные и выходные сигналы
- Измерение напряжения, силы тока, RTD, термопар, частоты и сопротивления для испытания датчиков и преобразователей
- Генерация/моделирование напряжения, силы тока, RTD, термопар, частоты, сопротивления и давления для калибровки преобразователей
- Измерение/генерация давления при помощи модулей VPS
- Генерация тока с одновременным измерением давления для проведения испытаний клапанов и I/P
- Функции автоматических ступенчатых или линейно нарастающих измерений позволяют проводить ускоренные испытания линейности
- Питание преобразователей во время испытания осуществляется при помощи петли тока с одновременным измерением силы тока
Характеристики
| Параметр | Значения |
|---|---|
| Диапазон пост. Uвых (источник) | -10 мВ … 11 В |
| Диапазон пост. Iвых (источник) | 0 … 33 мА |
| Диапазон частот (источник) | 1,00 Гц … 110 Гц |
| Импульсы (источник) | 10 … 100000 |
| Переключатель (коммутатор) | 0,01 Гц … 50 кГц |
| Диапазон Rвых (источник) | 0,01 Ом … 4 кОм |
| Диапазон температур «термопары» (имитация) | -250 … +1767 °C (R,S,K,E,J,T,N,B,L,U) |
| Диапазон температур «термосопротивления» (имитация) | -200 … +850 °C (PT100, PT200, PT500, PT1000, Cu10, Cu50) |
| Петля тока (реж. питания от внутреннего источника) | 24 В при макс.токе 22 мА |
| Погрешность воспроизведения U/ I / F/ R | 0,01 % (базовая) |
| Диапазон пост. Uвх (измеритель) | -5 мВ … +35 В |
| Диапазон пост. Iвх (измеритель) | - 5 мА … 55 мА |
| Диапазон частот (измеритель) | 3 Гц … 50 кГц |
| Диапазон Rвх (измеритель) | 0,01 Ом … 5,50 кОм |
| Диапазон температур «термопары» (измеритель T) | -100 … +1767 °C (R,S,K,E,J,T,N,B,L,U) |
| Диапазон температур «термосопротивления» (измеритель T) | -200 … +850 °C (PT100, PT200, PT500, PT1000, Cu10, Cu50) |
| Импульсы (счетчик) | 1 … 100000 (100 Гц, 1 кГц, 10 кГц) |
| Прозвонка | ≤ 50 Ом |
| Измерение давления | Да (диапазон в зависимости от типа модуля) |
| Погрешность измерения U/ I / F/ R | 0,01 % (базовая) |
| Схема измерения R | 2 пр., 3 пр. |
| Вид питания | батарейное питание |
| Интерфейс | RS-232 (оптоизолированный) |

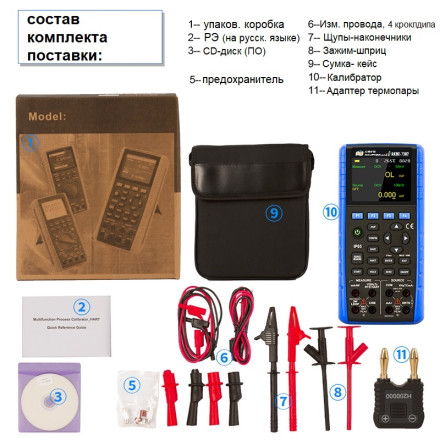

Комплектация
- Калибратор
- Кейс
- Измерительные провода (красный и черный) - 2 комплекта
- Зажимы типа крокодил - 4 шт.
- Предохранитель - 4 шт.
- Батарея тип ААА - 4 шт.
- Съемный защитный чехол
- Щупы наконечники с крокодилом (красный и черный)
- Зажим шприц
- Адаптер термопары
- Руководство по эксплуатации
- индивидуальная упаковка
