Описание и характеристики
Описание

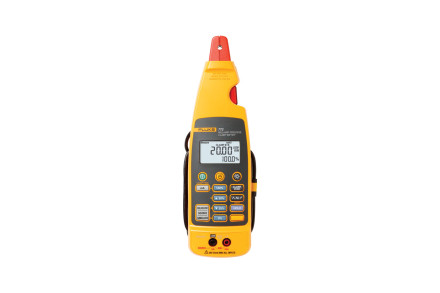

Калибратор-мультиметр Fluke 772 – это высокоточное устройство – измеритель. Им пользуются специализированные работники, чтобы измерить слабый ток, сигналы без разрыва контура тока, сигналы внутри цепи, проверить входы (выходы) систем управления, а также определить величину слабого тока внутри цепей с источником питания 24 В и проверочных преобразователях.
ПРЕИМУЩЕСТВА КАЛИБРАТОРА-МУЛЬТИМЕТРА Fluke 772
- Лучший в классе точности 0,2 %
- Разрешение и чувствительность - порядка 0,01 мА
- Измерение сигнала от 4 до 20 мА без разрыва контура тока
- Измерение сигналов с малыми токами на выводах ПЛК и аналоговых входах/выходах системы управления
- Двойной дисплей с задней подсветкой, показывающий результат измерения тока как в мА, так и в виде процента от диапазона 4-20 мА
- Встроенный фонарь для точечного освещения проводников в местах, где не проникает внешний свет
- Отдельный зажим с удлинительным кабелем для проведения измерений в труднодоступных местах
- Измерение сигналов 10-50 мА в старых системах управления, использующих диапазон 99,9 мА
- Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
- Настройки экономии энергии, автоматическое отключение, выключение подсветки по времени для продления срока службы аккумуляторов
- Функция Hold позволяет получить и отобразить на дисплее показания при непостоянных значениях измеряемых параметров
- Измерение сигналов 4-20 мА внутри цепи
- Одновременное измерение слабых токов внутри цепи с источником питания 24В и проверочных преобразователей
- Генерация сигналов 4-20 мА для проверки входов/выходов систем управления и устройств I/P
- Вывод линейно-пилообразного сигнала слабого тока или сигнала слабого тока с шагом 25 %
- Автоматическое изменение сигнала 4-20 мА для дистанционного тестирования
ФУНКЦИИ КАЛИБРАТОРА-МУЛЬТИМЕТРА Fluke 772
- Проведение измерений тока в мА путем размыкания провода и создания разрыва токовой петли
- Звонок в диспетчерскую для изоляции петли
- Проверка аналогового входа/выхода через пульт
- Поиск и устранение неисправностей устройств через входы и выходы для измерения малых токов (мА)
- Ремонт цепей с силой тока от 4-х до 20 мА с нерегулярными сбоями и неисправностями
- Возвращение в мастерскую за дополнительными инструментами
Характеристики
| Характеристики условий эксплуатации | ||
| Диаметр измеряемого проводника | 4,5 мм, макс | |
| Рабочая температура | От -10 до 50 °C | |
| Температура хранения | От -25 до +60 °C | |
| Рабочая влажность | <90 % при темп. менее 30 °C <75 % при темп. от 30 до 55°C |
|
| Рабочая высота над уровнем моря | От 0 до 2000 м | |
| Степень защиты | IP40 | |
| Размер | 44x70x246 мм | |
| Вес | 410 г | |
| Вибрация | Случайная вибрация с ускорением до 2 g в диапазоне частот от 5 до 500 Гц | |
| Ударопрочность | Падение с высоты 1 м (без измерительного зажима) | |
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI) | Согласно стандарту EN61326-1 примечание: при измерении тока измерительным зажимом добавляйте 1 мА к показаниям для силы ЭМ поля от 1В/м до 3В/м | |
| Температурный коэффициент | 0.01 % °C (<18° или >28°) | |
| Ресурс батареи | (4) AA 1,5В щелочная, IEC LR6, 12 часов при генерации мА при 500 Ом | |
| Функциональные характеристики | ||
| Измерение слабых токов (измерение с помощью клещей) | Диапазон и разрешение | Точность |
| От 0 до 20,99 мА от 21 до 100 мА | 0,2 % +2 разряда 1 % +5 разряда | |
| Измерения слабых токов (измеряется последовательно с помощью измерительных гнезд) | Диапазон и разрешение: от 0 до 24 мА Точность: 0,2 % +2 разряда |
|
| Генерация мА (макс. генерация: 24 мА при 1000 Ом) | Диапазон и разрешение: от 0 до 24 мА Точность: 0,2 % +2 разряда |
|
| Моделирование тока в мА (макс. напряжение 50В пост. тока) | Диапазон и разрешение: от 0 до 24 мА Точность: 0,2 % +2 разряда |
|
Комплектация
- Калибратор-мультиметр Fluke 772
- Щелочная батарея типа AA 4 шт
- Мягкий футляр для переноски
- Набор тестовых проводов TL75
- Отсоединяемый зажим AC 72
- Измерительные провода с мини-крючками TL 940
- Приспособление для подвешивания с ремешком с креплением на липучке
- Руководство по эксплуатации
- Индивидуальная упаковка
