Описание и характеристики
Описание

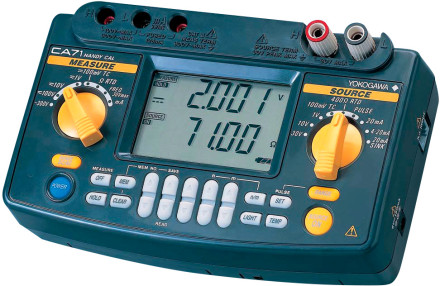

Портативные калибраторы CA51 и CA71 предназначены для тестирования цепей питания датчиков, калибровки КИП, цифровых мультиметров, регистраторов и другого измерительного оборудования, лабораторной настройки электронного оборудования. Калибраторы отличаются друг от друга только наличием у CA71 интерфейса подключения к ПК и функции измерения сигналов от термопреобразователей.
ПРЕИМУЩЕСТВА КАЛИБРАТОРА YOKOGAWA CA51
- Выход 24В постоянного тока для питания датчика
- Имитация датчика
- Пропорциональный выход
- Пошаговое изменение сигнала
- Измерение напряжения переменного тока (в том числе сетевого)
- Одновременное независимое генерирование частотного и импульсного сигналов
- Одновременное независимое генерирование и измерение напряжения, тока, сопротивления, температуры (измерение и имитация сигналов т/п или т/с), частоты и импульсных сигналов
- Интерфейс RS232C для программирования, обмена данными с ПК и печати на принтер
- Многофункциональный термометр для всех типов измерений (включая 3-проводное подключение термосопротивлений)
- Встроенный датчик для компенсации температуры холодного спая
- Подсветка экрана, работа от батареек AA класса и Ni-Cd батарей
Характеристики
| Воспроизведение / измерение сигналов термопар | |||
| Тип термопары | Диапазон измерений/ воспроизведений, °С | Разрешающая способность, °С | Пределы допускаемой основной абсолютной погрешности |
| В режиме воспроизведения | |||
| ТХА (К) | от -200 до +1372 | 0,1 | ±(2∙10-4∙Х + 0,5 °С) при температуре ≥ -100 °С ±(2∙10-4∙Х + 1,0 °С) при температуре < -100 °С |
| ТХКн (Е) | от -200 до +1000 | 0,1 | |
| ТЖК (J) | от -200 до +1200 | 0,1 | |
| ТМК (Т) | от -200 до +400 | 0,1 | ±(2∙10-4∙Х + 0,5 °С) при температуре ≥ 0 °С ±(2∙10-4∙Х + 1,0 °С) при температуре < 0 °С |
| ТНН (N) | от -200 до +1300 | 0,1 | |
| L | от -200 до +900 | 0,1 | |
| U | от -200 до +400 | 0,1 | |
| ТПР(S), (R) | от 0 до +1768 | 1 | ±(2∙10-4∙Х +2,5 °С) при температуре < 100 °С ±(2∙10-4∙Х + 1,5 °С) при температуре ≥ 100 °С |
| ТПП (B) | от +600 до +1800 | 1 | ± (2∙10-4∙Х + 2 °С) при температуре < 1000 °С ± (2∙10-4∙Х + 1,5 °С) при температуре ≥ 1000 °С |
| Метрологические характеристики | |||
| Функция | Диапазон измерений/ воспроизведений | Разрешающая способность | Пределы допускаемой основной абсолютной погрешности |
| Воспроизведение напряжения постоянного тока | от -10 до +110 мВ | 10 мкВ | ±(2∙10-4∙Х + 15 мкВ) |
| от 0 до 1,1 В | 0,1 мВ | ±(2∙10-4∙Х + 0,1 мВ) | |
| от 0 до 11 В | 1 мВ | ±(2∙10-4∙Х + 1 мВ) | |
| от 0 до 30 В | 10 мВ | ±(2∙10-4∙Х + 10 мВ) | |
| Воспроизведение силы постоянного тока | от 0 до 24 мА | 1 мкА | ±(25∙10-5∙Х + 3 мкА) |
| от 4 до 20 мА | 4 мА | ||
| от 0,1 до 24 мА | 1 мкА | ±(5∙10-4∙Х + 3 мкА) | |
| Воспроизведение сопротивления постоянному току | от 0 до 400 Ом | 0,01 Ом | ±(25∙10-5∙Х + 0,1 Ом) |
| Воспроизведение частоты и импульсных циклов | от 1 до 500 Гц | 0,1 Гц | ±0,2 Гц |
| от 90 до 1100 Гц | 1 Гц | ±1 Гц | |
| от 0,9 кГц до 11 кГц | 0,1 кГц | ±0,1 кГц | |
| от 1 до 99999 циклов | 1 цикл | - | |
| Измерение напряжения постоянного тока | от 0 до ±110 мВ | 10 мкВ | ±(25∙10-5∙Х + 20 мкВ) |
| от 0 до ±1,1 В | 0,1 мВ | ±(25∙10-5∙Х + 0,2 мВ) | |
| от 0 до ±11 В | 1 мВ | ±(25∙10-5∙Х + 2 мВ) | |
| от 0 до ±110 В | 0,01 В | ±(5∙10-4∙Х + 20 мВ) | |
| Измерение силы постоянного тока | от 0 до ±24 мА | 1 мкА | ±(25∙10-5 + 4 мкА) |
| от 0 до ±100 мА | 10 мкА | ±(4∙10-4∙Х + 30 мкА) | |
| Измерение сопротивления постоянному току (3-х проводное соединение) | от 0 до 400 Ом | 0,01 Ом | ±(5∙10-4∙Х + 0,1 Ом) |
| Измерение напряжения переменного тока в диапазоне частот от 45 Гц до 65 Гц | от 0 до 1,1 В | 1 мВ | ±(5∙10-3∙Х + 5 мВ) |
| от 0 до 11 В | 0,01 В | ±(5∙10-3∙Х + 0,05 В) | |
| от 0 до 110 В | 0,1 В | ±(5∙10-3∙Х + 0,5 В) | |
| от 0 до 300 В | 1 В | ±(5∙10-3∙Х + 2 В) | |
| Измерение частоты, счет импульсов | от 1 до 100 Гц | 0,01 Гц | ±0,02 Гц |
| от 1 до 1000 Гц | 0,1 Гц | ±0,2 Гц | |
| от 0,001 до 11 кГц | 0,1 Гц | ±0,002 кГц | |
| от 0 до 99999 СРМ | 1 СРМ | - | |
| от 0 до 99999 СРН | 1 СРН | - | |
| Воспроизведение / измерение сигналов термометров сопротивления | |||
| Тип термометра сопротивления | Диапазон измерений/ воспроизведений, °С | Разрешающая способность, °С | Пределы допускаемой основной абсолютной погрешности |
| В режиме воспроизведения | |||
| W=1,385 Pt100 W=1,391 | от-200 до +850 | 0,1 | ±(25∙10-5∙Х + 0,3 °С) |
| от -200 до +500 | |||
| Примечание - использовать трехпроводное соединение. | |||
| Общие характеристики | |||
| Параметр | Значение | ||
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность (без конденсации влаги), % | от +18 до +28 от 45 до 75 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при температуре > 40 °С (без конденсации влаги), % | от 0 до + 50 от 20 до 80 | ||
| Температура транспортирования и хранения, ºС | от -20 до +50 | ||
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | 12 или батарея 220+/-10% 50+/-2% | ||
| Максимальное число разрядов индикаторов | 4 | ||
| Масса, кг, не более | 0,73 | ||
| Габаритные размеры, мм, не более | 190×120×55 |

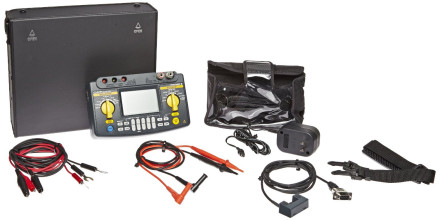

Комплектация
- Калибратор
- Кабель источника питания
- Измерительный кабель
- Футляр
- Предохранитель
- Алкалиновые батарейки АА - 4 шт.
- Блок питания
- Руководство по эксплуатации
- Индивидуальная упаковка
