Описание и характеристики
Описание

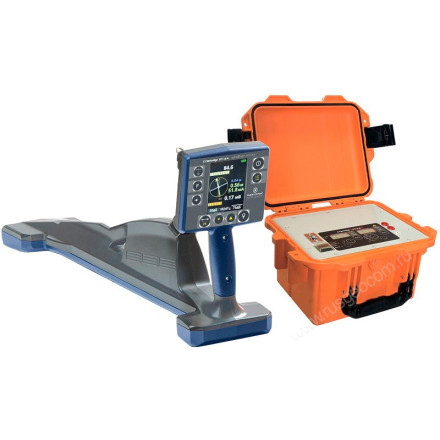

Комплекс трассопоисковый "Сталкер" 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) - это комплект из генератора сигналов ГТ-75, поискового приемника ПТ-24 и необходимых для работы аксессуаров. Оборудование используется при поиске различных коммуникаций, определения глубины их залегания и локализации мест повреждений изоляции.
Интегрированный модуль спутникового позиционирования позволяет выполнять картирование сети кабелей или трубопроводов с высокой точностью, которая значительно превосходит качество материалов, полученных альтернативным методом с применением смартфона для навигации.
Модификация трассоискателя с литий-ионными аккумуляторами повышает автономность комплекта и дает возможность проводить изыскания дольше. Батареи обеспечивают до 20 часов непрерывной работы с поисковым приемником.
Трассоискатель Радио-Сервис Сталкер 75-24 с GPS отличается универсальностью т.к. подходит для поиска силовых кабелей, коммуникационных линий и металлических трубопроводов. Приемник может обнаружить линию на значительной глубине, до 10 метров, и позволяет отслеживать ее на протяжении 10 км от места подключения генератора.
Функционал оборудования не ограничивается трекингом коммуникаций - комплект также позволяет решать диагностические задачи, измерять силу тока в кабеле, отслеживать сигналы внутритрубных датчиков и инспекционных камер.
Генератор трассоискателя Радио-Сервис Сталкер подает на линию синусоидальный сигнал, что минимизировать влияние наводок от соседних коммуникаций на качество полученных данных. Мощность сигнала регулируется в широком диапазоне до 75 Вт, благодаря чему специалист сможет проводить поиск даже в сложных условиях.
Это одна из самых полезный функций прибора, при работе с которой на дисплее может одновременно отображаться отслеживаемая линия и рядом проходящий кабель под напряжением промышленной частоты либо трубопровод, подключенный к системе электрохимической защиты. Оборудование определяет глубину обеих коммуникаций, что упрощает трассировку при плотном расположении сетей.
Память приемника из комплекта трассоискателя Сталкер 75-24 обеспечивает документирования процесса сканирования, с записью до 10000 контурных точек треков в ручном или автоматическом режиме. Встроенный Bluetooth-модуль используется для оперативной передачи данных на ПК. Приемник также способен проводить поиск на частотах ЭХЗ в автономном режиме, без подключения генератора.
Широкий набор опциональных принадлежностей позволяет гибко наращивать базовые возможности комплекта. Подключаемые датчики серии ДКИ используются для быстрой локализации повреждений изоляции проверяемой линии, а дополнительная А-рамка, использующая метод контактных измерений, повышает точность определения места дефекта.
Характеристики
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
|---|---|
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 "РАДИО", "Эфир" |
| Полоса пропускания для режима "РАДИО" | от 10 кГц до 36 кГц |
| Полоса пропускания для режима "Эфир" | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1,9 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| ГТ-75 | |
| Рабочие частоты*, Гц | 273, 526, 1024, 8928 |
| Диапазон регулировки выходной мощности на нагрузке | от 0,5 до 600 Ом, Вт от 10 до 75 |
| Габаритные размеры, мм, не более | 275 x 250 x 180 |
| Вес со встроенными аккумуляторами, кг | 8,5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Габариты | |
| Размер в упаковке (ШхГхВ) | 740 х 330 х 315 мм |
| Брутто (масса прибора в упаковке) | 15500 гр |
| Нетто (масса прибора) | 14800 гр |
Комплектация
- Приёмник «Сталкер» ПТ-24
- Телефоны головные
- Блок питания приемника
- Батарейный отсек 5*АА
- Bluetooth-USB адаптер
- Сумка приёмника
- Чехол солнцезащитный
- Генератор «Сталкер» ГТ-75
- Рамка передающая РП-02
- Блок питания генератора
- Кабель питания 12В
- Катушка с красным проводом 10 м
- Катушка с синим проводом 10 м
- Зажим типа «крокодил» - 2 шт.
- Штырь заземления 50 см
- Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15
- Сумка для принадлежностей генератора ГТ-75
- Руководство по эксплуатации
- Индивидуальная упаковка
