Описание и характеристики
Описание

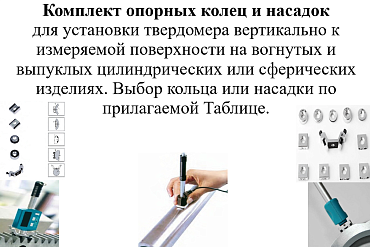

Опорные кольца и насадки предназначены для установки датчика твердомера вертикально к измеряемой поверхности на вогнутых и выпуклых цилиндрических или сферических изделиях. Выбор кольца или насадки должен соответствовать техническим параметрам контролируемой изогнутой поверхности согласно Таблицы. Только корректная установка датчика позволяет произвести точный контроль твёрдости на изогнутой поверхности изделия.

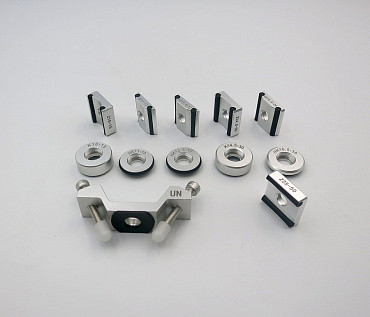

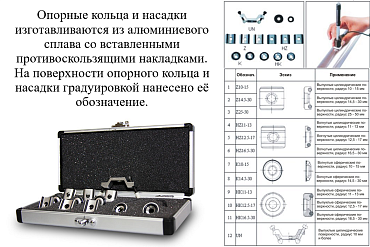

Опорные кольца и насадки изготавливаются из алюминиевого сплава со вставленными противоскользящими накладками. На поверхности опорного кольца и насадки градуировкой нанесено её обозначение. Опорные кольца и насадки предназначены для твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007).

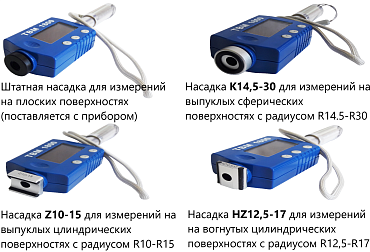

ИЗМЕРЕНИЕ ТВЁРДОСТИ: согласно прилагаемой Таблице выберите необходимое опорное кольцо или насадку и прикрутите на место опорного кольца из базовой комплектации твердомера. Теперь твердомер готов к измерению на изогнутых поверхностях.
12 опорных колец и насадок для твердомеров Восток-7 и твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007), в т. ч. из российских производителей Миникон 960, из международных - PROCEQ и Time Group. Устанавливаются на динамические датчики тип D, DC и C.
*Насадка тип UN не может быть установлена на твердомер модели ТВМ-1800, все остальные 11 типов насадок устанавливаются на указанную модель твердомера.
Характеристики
Комплект опорных колец и насадок для ударных датчиков типов D; DC; C, E |
||||
№ |
Обозначение |
Размер |
Вид поверхности для контроля твёрдости: |
|
1 |
Z10-15 |
20×20×7.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R10 - R15 |
|
2 |
Z14,5-30 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R14.5 - R30 |
|
3 |
Z25-50 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R25 - R50 |
|
4 |
HZ11-13 |
20×18×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R11 - R13 |
|
5 |
HZ12.5-17 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R12.5 - R17 |
|
6 |
HZ16.5-30 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R16.5 - R30 |
|
7 |
K10-15 |
Ø 20×7.7 мм |
Выпуклая сферическая поверхность с радиусом R10 - R15 |
|
8 |
K14,5-30 |
Ø 20×6.7 мм |
Выпуклая сферическая поверхность R14.5 - R30 |
|
9 |
HK11-13 |
Ø 17×5 мм |
Вогнутая сферическая поверхность с радиусом R11 - R13 |
|
10 |
HK12.5-17 |
Ø 18×5 мм |
Вогнутая сферическая поверхность с радиусом R12.5 - R17 |
|
11 |
HK16.5-30 |
Ø 20×5 мм |
Вогнутая сферическая поверхность с радиусом R16.5 - R30 |
|
12 | UN | 52×20×16 мм | Нестандартные поверхности, минимальный радиус R10 - ∞ |
|
Комплектация

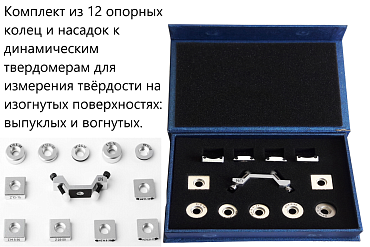

- Комплект ВОСТОК-7 опорных колец и насадок 12 шт.
- Упаковочный футляр
- Индивидуальная упаковка
