Описание и характеристики
Описание

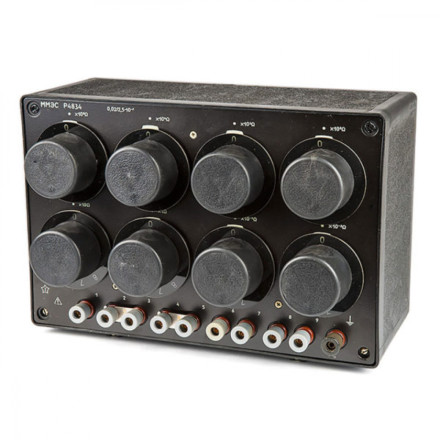

Магазин сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.
Характеристики
| Модель | Р4834 |
| Гарантия | 1 год |
| Госреестр | 11326-90 |
| Технические условия (ТУ) | ТУ 25-7762.020-87 |
| Межповерочный интервал | 1 год |
| Параметры | |
| Число декад | 8 |
| Класс точности | 0,02/2,5·10-7 |
| Номинальное значение сопротивления одной ступени | старшей декады 105 Ом младшей декады 10-2 Ом |
| Номинальная мощность рассеивания на одну ступень, при ее номинальном сопротивлении | 10-2 и 105 Ом 0,003 Вт 10-1 и 104 Ом 0,03 Вт от 1 до 103 Ом 0,3 Вт |
| Максимальная мощность рассеивания на одну ступень, при ее номинальном сопротивлении | 10-2 и 105 Ом 0,005 Вт 10-1 и 104 Ом 0,05 Вт от 1 до 103 Ом 0,5 Вт |
| Верхний предел частотного диапазона | 50 |
| Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом | (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5. |
| Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле | δ=±(0,002 + 2,5 · 10-7(106/R-1)) где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения |
| Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности | |
| Номинальное значение включенного сопротивления от 1 до 10 вкл. Ом | постоянная времени, τ, с 2·10-7 |
| Номинальное значение включенного сопротивления свыше 10 до 103 Ом | постоянная времени, τ, с 1·10-7 |
| Номинальное значение включенного сопротивления свыше 103 до 104 Ом | постоянная времени, τ, с 5·10-7 |
| Номинальное значение включенного сопротивления свыше 104 до 105 Ом | постоянная времени, τ, с 1·10-6 |
| Номинальное значение включенного сопротивления свыше 105 до 106 Ом | постоянная времени, τ, с 1·10-5 |
| Параметры магазина | |
| Среднее значение начального сопротивления не превышает | 0,012 Ом на зажимах «5»-«9» 0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5». |
| Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом | |
| Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле | L0=0,1 m +0,2, (2) где m — число включенных декад магазина |
| Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн | |
| Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен значению, определяемому по формуле (1). | |
| Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, равен значению, определяемому по формуле (1). | |
| Предел допускаемой дополнительной погрешности (δр) магазина в процентах, вызванной изменением частоты от нуля до верхнего предела частотного диапазона, (частотная погрешность), равен ±0,05%. | |
| Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5·1010 Ом | |
| Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 минуты действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ. | |
| Множитель декады «х 1 Ом» | верхний предел частотного диапазона 25 кГц |
| Множитель декады «х 10 Ом», «х 102 Ом» | верхний предел частотного диапазона 50 кГц |
| Множитель декады «х 103 Ом» | верхний предел частотного диапазона 10 кГц |
| Множитель декады «х 104 Ом» | верхний предел частотного диапазона 5 кГц |
| Множитель декады «х 105 Ом» | верхний предел частотного диапазона 1 кГц |
| Общие данные | |
| Рабочие условия | температура окружающего воздуха от +15°С… до +25°С относительная влажность воздуха от 25 до 80% атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.) рабочее положение любое |
| Рычажные переключатели выдерживают 50 000 ходов от упора до упора, имеют легкий ход и четкую фиксацию | |
| Норма средней наработки на отказ магазина с учетом технического обслуживания, регламентируемого эксплуатационной документацией | 10 000 часов |
| Средняя наработка на отказ устанавливается для рабочих условий применения и мощности рассеивания на одну ступень, не более | номинальной |
| Критерием отказа является несоответствие магазинов требованиям формулы (1) | |
| Среднее время восстановления работоспособного состояния магазина | 24 часа |
| Полный средний срок службы магазина | 10 лет |
| Установленная безотказная наработка магазина для рабочих условий применения и максимальной мощности рассеивания на одну ступень | 1 000 часов |
| Глубина | 212 мм |
| Ширина | 310 мм |
| Высота | 175 мм |
| Вес | 5 кг |
| Комплект поставки | Магазин сопротивления Р4834 |
| Варианты написания в сети Internet | Р 4834, Р-4834, Р/4834 |
Комплектация
- Магазин сопротивления
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
Габариты212 × 310 × 175 мм
