Описание и характеристики
Тип манометра Wika 111.10.100 общетехнический, аналоговый. Подходит для процессов, в которых измеряемое вещество инертно к сплавам медно-латунным сплавам, из которых выполнены измерительные механизмы. Так же среда должна не обладать вязкостью и не содержать крупные, твердые вкрапления в своем составе. Другими словами — не оказывать разрушительного действия на материалы механизмов манометра.
Широкое применение общетехнические манометры 111.10.100 нашли в тепловодоснабжении, ЖКХ, тепловых узлах и системах вентилирования.
Характеристики манометра Wika en 837

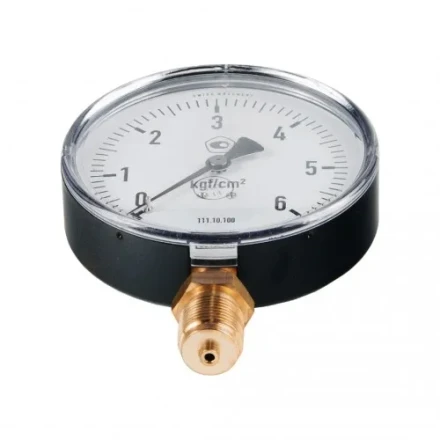

Конструкция представляет собой круглый корпус с выходящим снизу монтажным элементом — штуцером. Корпус изготавливается из углеродистой стали окрашенной в черный. Диаметр 100 мм. В полости контрольно-измерительного прибора располагается передаточный механизм и трубка Бурдона, выполненные из медного сплава. Внутренние механизмы закрыты циферблатом из сплава алюминия. Указательная стрелка — пластмасса черного цвета. Нанесена разметка — риски и цифры черного цвета с указанием интервала давления. Радиальный штуцер из медного сплава служит для монтажа на производственном участке, благодаря наружному резьбовому соединению G1/2. Циферблат закрыт пластмассовым смотровым стеклом при помощи защелок.
Интервал минимального и максимального давления составляет от 0 до 16 МПа (0-160 кгс/см2), с выделенными поддиапазонами по ГОСТу. Подробнее можно ознакомиться во вкладке технические характеристики.
Погрешность прибора (класс точности) составляет 2,5% по всему диапазону измерения.
Допустимые температурные режимы
По нормативной документации, манометр должен эксплуатироваться при температуре окружения в границах от -20 до + 60 С.
Для корректности снятия показаний манометра Wika 111.10.100 в системе требуется обеспечить температуру в пределах не превышающих +60 С.
