Описание и характеристики
Описание

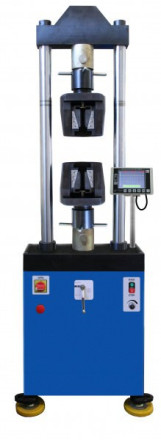

Машина испытательная Стройприбор РМГ-100МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.
Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.
Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машина испытательная Стройприбор РМГ-100МГ4 имеет гидравлический привод 220В / 50 Гц.
Характеристики
| Наименование характеристики | РМГ-100МГ4 |
| Пределы измерений, кН | |
| - наибольший | 100 |
| - наименьший | 2 |
| Цена единицы наименьшего разряда, кН | 0.01 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1 |
| Диапазон регулирования скорости нагружения: | |
| - кН/с | от 0.05 до 2.5 |
| - МПа/с | от 0.2 до 12 |
| Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ±5 |
| Размеры испытуемых образцов: | |
| - диаметры круглых образцов, мм | от 5 до 18 |
| - толщина плоских образцов, мм | (от 0.5 до 13) х 40 |
| Питание: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±0.5 |
| Потребляемая мощность, кВт, не более | 0.45 |
| Ход активного захвата, мм | 140 |
| Высота рабочего пространства с установленными клиновыми захватами, мм, не менее | от 10 до 200 |
| Ширина рабочего пространства, мм, не менее | 350 |
| Габаритные размеры (ДхШхВ), мм, не более | |
| - нагружающее устройство | 700 x 650 x 1750 |
| Масса, кг, не более | 340 |
Комплектация
- Машина испытательная Стройприбор РМГ-100МГ4
- Нагружающее устройство
- Блок управления
- Клиновые захваты
- USB кабель связи с ПК
- Программное обеспечение
- Сетевой кабель
- Руководство по эксплуатации
- Методика поверки
- Вилочные захваты
- Индивидуальная упаковка
