Описание и характеристики
Описание

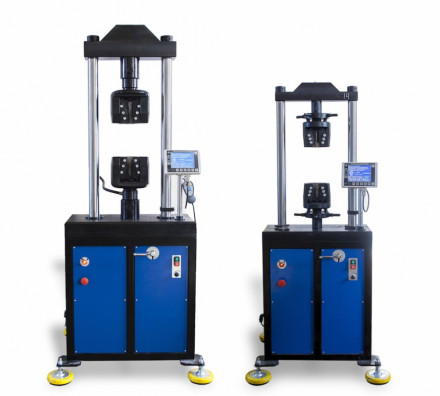

Машина испытательная Стройприбор РМГ-300МГ4 предназначена для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.
Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.

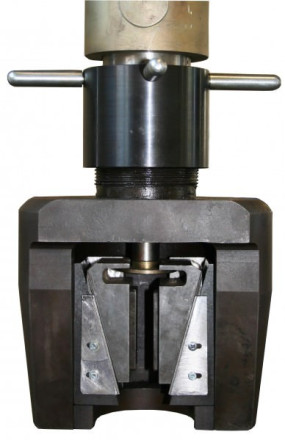

Клиновые захваты машины испытательной Стройприбор РМГ-300МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.

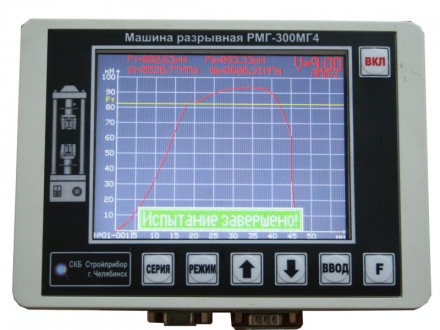

Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машина испытательная Стройприбор РМГ-300МГ4 имеет гидравлический привод 220В / 50 Гц.
Характеристики
| Наименование характеристики | РМГ-300МГ4 |
| Пределы измерений, кН | |
| - наибольший | 300 |
| - наименьший | 6 |
| Цена единицы наименьшего разряда, кН | 0.03 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1 |
| Диапазон регулирования скорости нагружения: | |
| - кН/с | от 0.1 до 4 |
| - МПа/с | от 0.5 до 15 |
| Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ±5 |
| Размеры испытуемых образцов: | |
| - диаметры круглых образцов, мм | от 6 до 24 |
| - толщина плоских образцов, мм | (от 0.5 до 16) х 40 |
| Питание: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±0.5 |
| Потребляемая мощность, кВт, не более | 0.65 |
| Ход активного захвата, мм | 140 |
| Высота рабочего пространства с установленными клиновыми захватами, мм, не менее | от 70 до 290 |
| Ширина рабочего пространства, мм, не менее | 340 |
| Габаритные размеры (ДхШхВ), мм, не более | |
| - нагружающее устройство | 800 x 750 x 2100 |
| Масса, кг, не более | 700 |
Комплектация
- Машина испытательная Стройприбор РМГ-300МГ4
- Нагружающее устройство
- Блок управления
- Клиновые захваты
- USB кабель связи с ПК
- Программное обеспечение
- Сетевой кабель
- Руководство по эксплуатации
- Методика поверки
- Пульт управления гидравлическими захватами
- Клин-вставка
- Индивидуальная упаковка
